Kapı ve Pencere Blokları (Dinamik DWG)
Tek ve çift kanatlı kapı, sürgülü kapı, camlı balkon kapısı, balkon kapısı + pencere, sabit, tek ve çift kanatlı, sürme ve vasistas pencere: kasa, kanat açılışı, denizlik, lento ve parapet dahil.
- 10 dinamik blok
- Duvar kalınlığı da ayarlanır
- Kesitte lento, parapet ve denizlik
- AutoCAD 2018 DWG, birim cm, anında indirme
₺399
KDV dâhil, tek seferlik
Ödeme Stripe ile; kart bilgilerin bize ulaşmaz.
Kapı ve Pencere paketinde hangi bloklar var?
10 parçanın her biri tek blokta plan, ön görünüş, yan görünüş ve kesit içerir. Ölçüler bu aralıklarda serbestçe değiştirilebilir.
| Blok | Standart ölçü (genişlik × duvar kalınlığı × yükseklik) | Ayarlanabilir aralık (cm) |
|---|---|---|
| Tek kanatlı kapıkasa ve pervaz | 90 × 20 × 210 cm | Genişlik 70–110, Duvar kalınlığı 10–35, Yükseklik 200–240 |
| Çift kanatlı kapıkasa ve pervaz | 140 × 20 × 210 cm | Genişlik 120–180, Duvar kalınlığı 10–35, Yükseklik 200–240 |
| Sürgülü kapıduvar üstü ray | 90 × 20 × 210 cm | Genişlik 70–120, Duvar kalınlığı 10–35, Yükseklik 200–240 |
| Camlı balkon kapısı | 90 × 25 × 220 cm | Genişlik 70–100, Duvar kalınlığı 15–40, Yükseklik 200–240 |
| Sabit penceretaban = denizlik kotu | 100 × 25 × 120 cm | Genişlik 50–200, Duvar kalınlığı 15–40, Yükseklik 50–200 |
| Tek kanatlı penceretaban = denizlik kotu | 60 × 25 × 120 cm | Genişlik 40–90, Duvar kalınlığı 15–40, Yükseklik 60–160 |
| Çift kanatlı penceretaban = denizlik kotu | 120 × 25 × 120 cm | Genişlik 80–180, Duvar kalınlığı 15–40, Yükseklik 60–160 |
| Sürme penceretaban = denizlik kotu | 160 × 25 × 120 cm | Genişlik 100–240, Duvar kalınlığı 15–40, Yükseklik 60–160 |
| Vasistas penceretaban = denizlik kotu | 60 × 25 × 45 cm | Genişlik 40–100, Duvar kalınlığı 15–40, Yükseklik 30–70 |
| Balkon kapısı + pencerekapı 90 cm, denizlik 90 cm | 200 × 25 × 220 cm | Genişlik 160–260, Duvar kalınlığı 15–40, Yükseklik 200–240 |

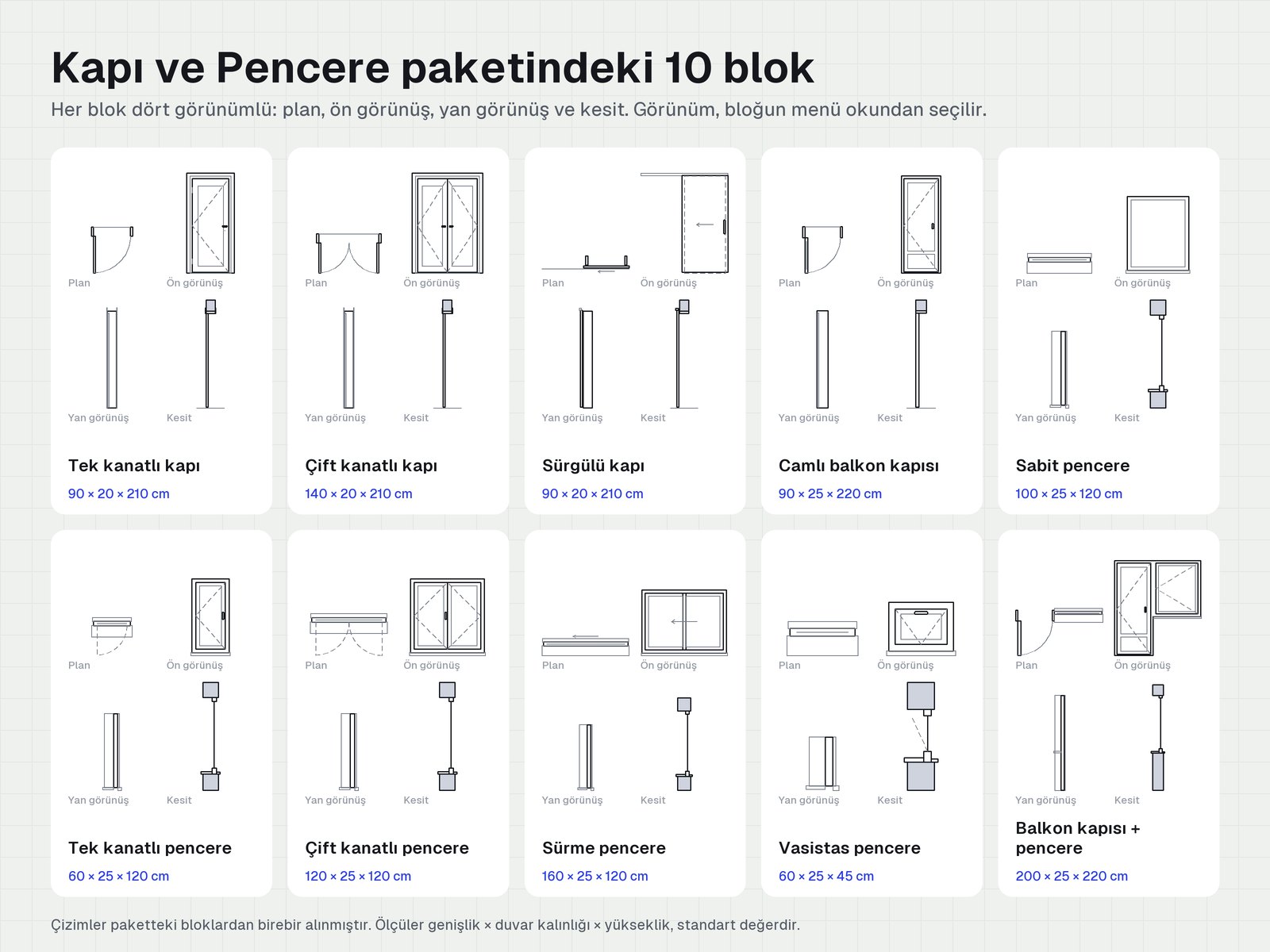

Paketteki 10 parça, dört görünümüyle

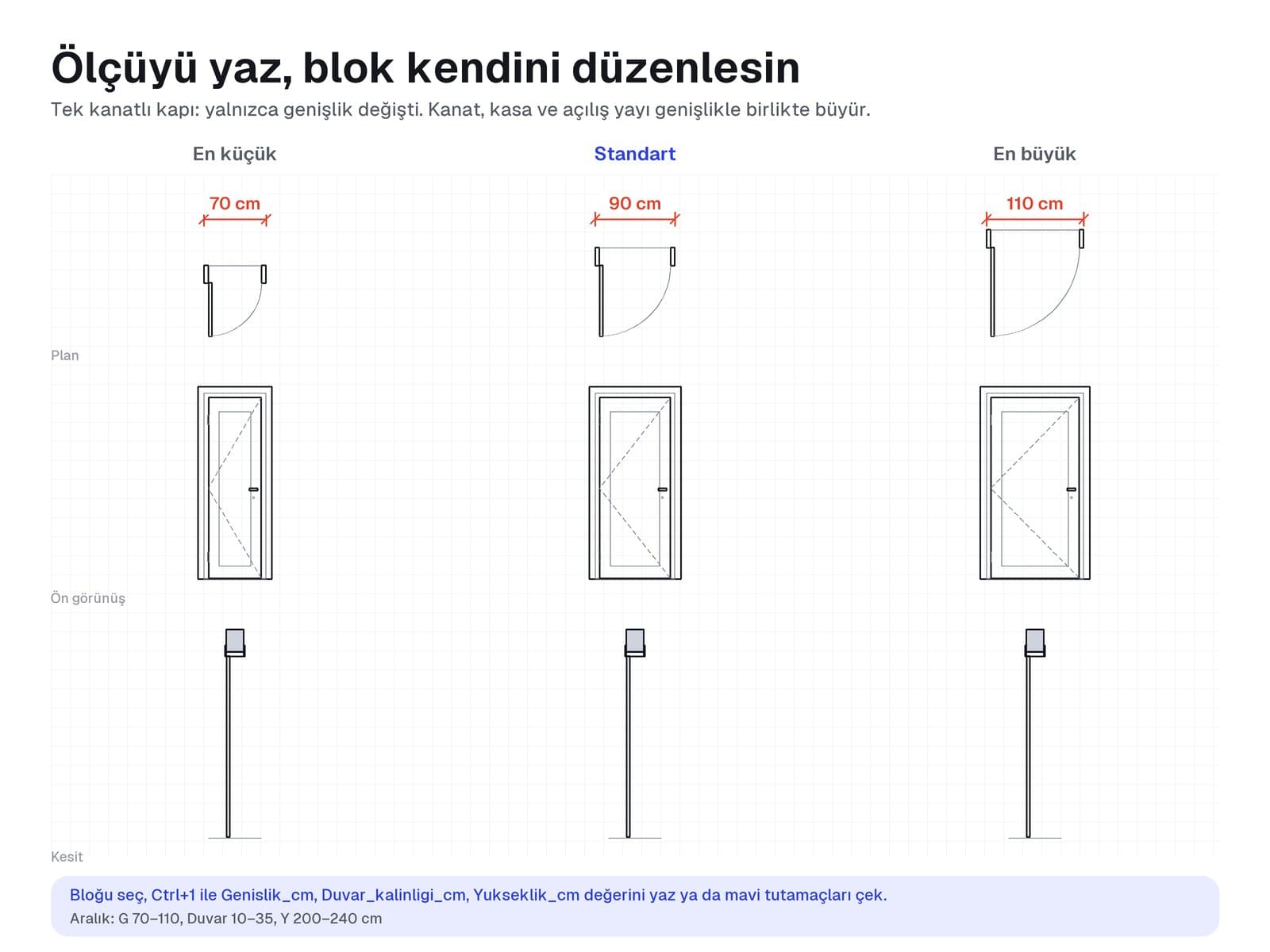

Kapı genişleyince kanat ve açılış yayı birlikte büyür
Paketle çizebileceğin mekân türü (temsili görsel)
Dinamik blok nasıl kullanılır?
- 1. adım
İndir ve aç
DWG dosyasını AutoCAD'de aç; tüm bloklar paftada dört görünümüyle dizili gelir.
- 2. adım
Projene ekle
Bloğu kopyala ya da DesignCenter (Ctrl+2) ile kendi çizimine sürükle; ölçek 1 cm = 1 birim.
- 3. adım
Görünümü seç
Bloğu seç, mavi menü okundan Plan, On_gorunus, Yan_gorunus ya da Kesit'i seç.
- 4. adım
Ölçüyü yaz
Ctrl+1 ile Genislik_cm, Duvar_kalinligi_cm, Yukseklik_cm değerlerini yaz ya da tutamaçları çek.
Teknik bilgiler
- Dosya
- Mimarlik_Odev_Kapi_Pencere.dwg (AutoCAD 2018 DWG)
- Blok sayısı
- 10 dinamik blok
- Görünümler
- Plan, On_gorunus, Yan_gorunus, Kesit (Cizim menüsü)
- Parametreler
- Genislik_cm, Duvar_kalinligi_cm, Yukseklik_cm
- Birim ve ölçek
- cm, 1 birim = 1 cm (1/1)
- Katmanlar
- KP_ANA, _DETAY, _KESIT, _TARAMA, _GIZLI, _AYAK, _NOT
Sık sorulan sorular
Duvar kalınlığı neden ayrı bir ölçü?
Kasa, denizlik ve kesitteki duvar parçaları duvar kalınlığına göre uzar. İç kapılarda 10–35 cm, balkon kapısı ve pencerelerde 15–40 cm arası yazılabilir; böylece aynı blok bölme duvarda da dış duvarda da doğru görünür. Kesitte lento ve parapet duvarı taralı gösterilir.
Pencereler hangi kota yerleştirilir?
Pencere bloklarının taban noktası denizlik kotudur; bloğu parapet yüksekliğine (örneğin 90 cm) yerleştirirsin. Kanatlar odaya doğru açılır, açılış yönü görünüşte kesikli üçgenle, planda kesikli yayla gösterilir. Balkon kapısı + pencere bloğunda kapı 90 cm, denizlik 90 cm sabittir.
Dinamik blok ne demek?
Her parça tek bir AutoCAD bloğudur. Bloğu seçip mavi menü okundan Plan, Ön görünüş, Yan görünüş ya da Kesit'i seçersin; ölçü ayarlı paketlerde Ctrl+1 (Özellikler) ile genişlik, derinlik ve yükseklik değerlerini yazar ya da tutamaçları çekersin. Ölçü değişince kapaklar, minderler, basamaklar ve sandalyeler orantılı olarak yeniden yerleşir. Ev aletleri, elektronik ve spor aletleri gibi standart ölçülü bloklar gerçek ölçüdedir, yalnızca görünüm seçilir.
Hangi programlarda açılır?
Dosya AutoCAD 2018 DWG formatındadır. AutoCAD 2018 ve sonraki sürümlerde (Windows ve Mac) dinamik özellikleriyle birlikte açılır; AutoCAD LT'de de görünüm ve ölçüler değiştirilebilir. Dinamik blok desteği olmayan programlarda bloklar sabit çizim olarak görünür.
Bloklar cm mi mm mi, çizimime yanlış boyutta gelirse ne yapmalıyım?
Bloklar santimetre birimle çizilmiştir: 1 birim = 1 cm, yani 1/1 ölçek. En temiz sonuç için çizimini de cm birimle kur (UNITS komutu). Bloğu ekledikten sonra bir ölçüsünü DIST ile kontrol et: çift kişilik yatak santimetre çizimde 170, milimetre çizimde 1700 birim gelmelidir. Milimetre çizimde 170 geliyorsa bloğu SCALE ile 10 kat büyüt.
Ücretsiz tefriş DWG'lerinden farkı ne?
Ücretsiz DWG'lerin çoğu sabit bloktur: her ölçü ve görünüm ayrı çizimdir, kesit genellikle yoktur, birim ve ölçek dosyadan dosyaya değişir. Bu paketlerde her parça tek dinamik blokta plan, ön ve yan görünüş ile kesit içerir; ölçü ayarlı paketlerde ölçüler sınırlar içinde değişir, birim her zaman cm ve katmanlar düzenlidir.
Ölçüler neden belli bir aralıkla sınırlı?
Her parametrenin gerçekçi bir alt ve üst sınırı vardır (örneğin çift kişilik yatak genişliği 140–210 cm). Böylece blok hiçbir zaman bozulmaz; çizgiler geriye katlanmaz, kapaklar üst üste binmez. Sınırlar her ürün sayfasındaki tabloda yazar.
Satın aldıktan sonra dosyayı nasıl alırım?
Ödeme onaylanır onaylanmaz dosya hesabındaki İndirmeler bölümüne gelir ve sana e-posta gönderilir. Dosyayı istediğin zaman, istediğin kadar tekrar indirebilirsin.
Bloklar ödevlerde ve işlerde kullanılabilir mi?
Evet. Blokları kendi ödevlerinde, projelerinde ve ticari işlerinde sınırsız kullanabilirsin. Dosyanın kendisini ya da blokları başka bir paket olarak paylaşmak, satmak veya ücretsiz dağıtmak lisansa aykırıdır.
İade var mı?
Dijital içerik ödeme sonrası anında teslim edildiği için, satın alma sırasında onay verdiğin üzere Mesafeli Sözleşmeler Yönetmeliği md. 15/1 (ğ) uyarınca cayma hakkı bulunmaz. Dosya açılmıyorsa ya da bozuksa bize yaz; düzeltilmiş dosyayı gönderir ya da ödemeni iade ederiz.
