Mimari Plan Sembolleri (DWG Blokları)

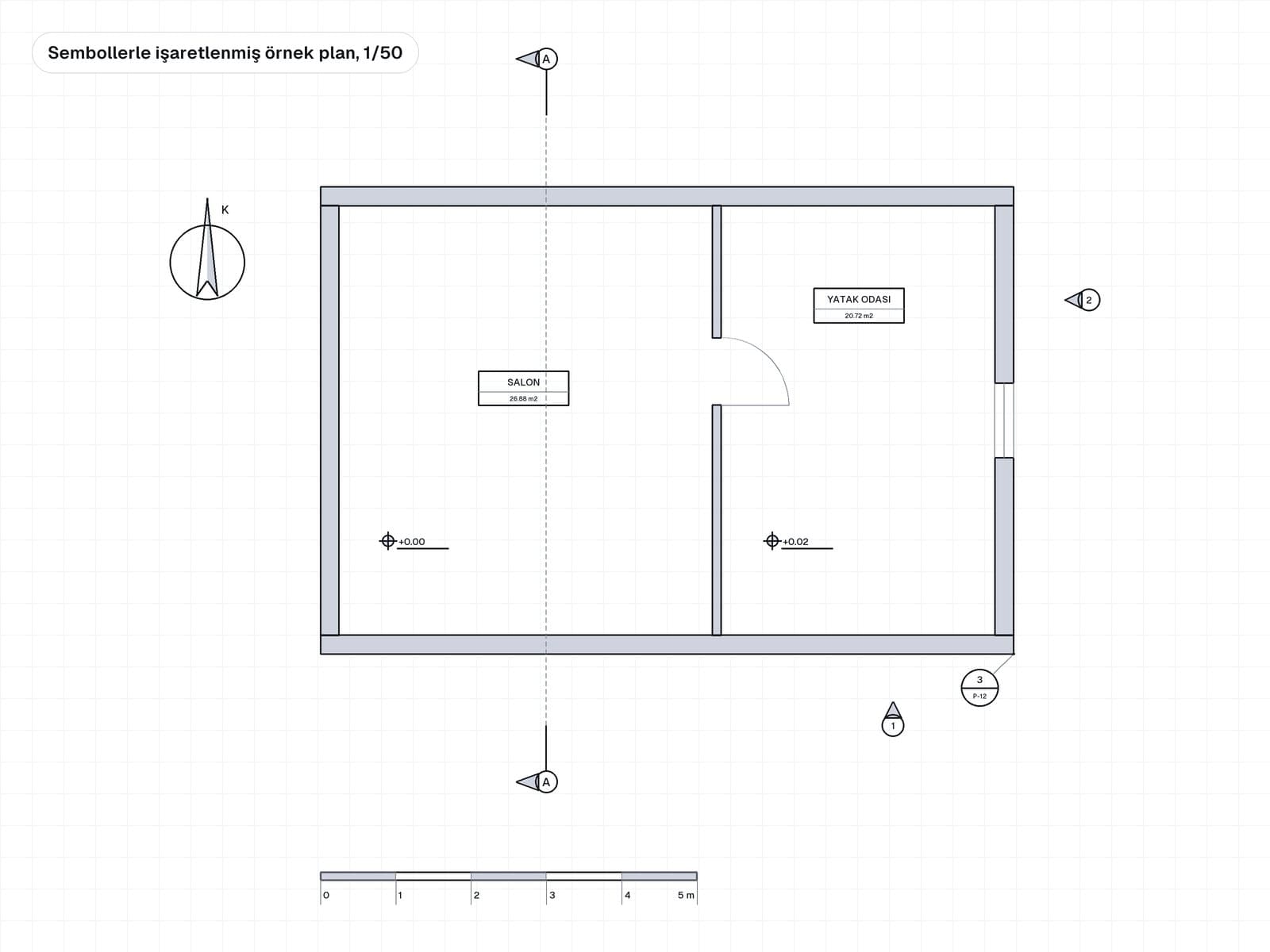

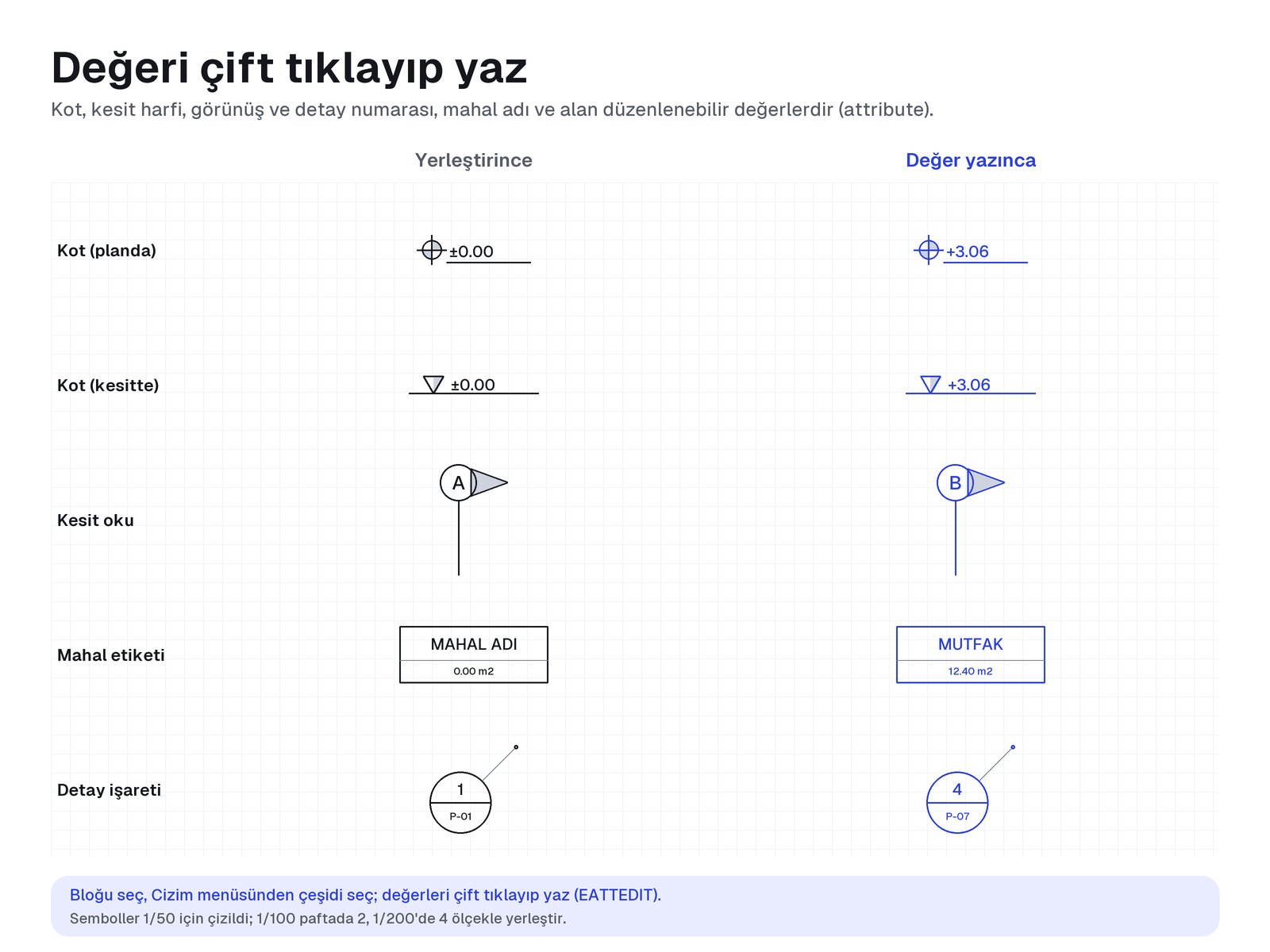

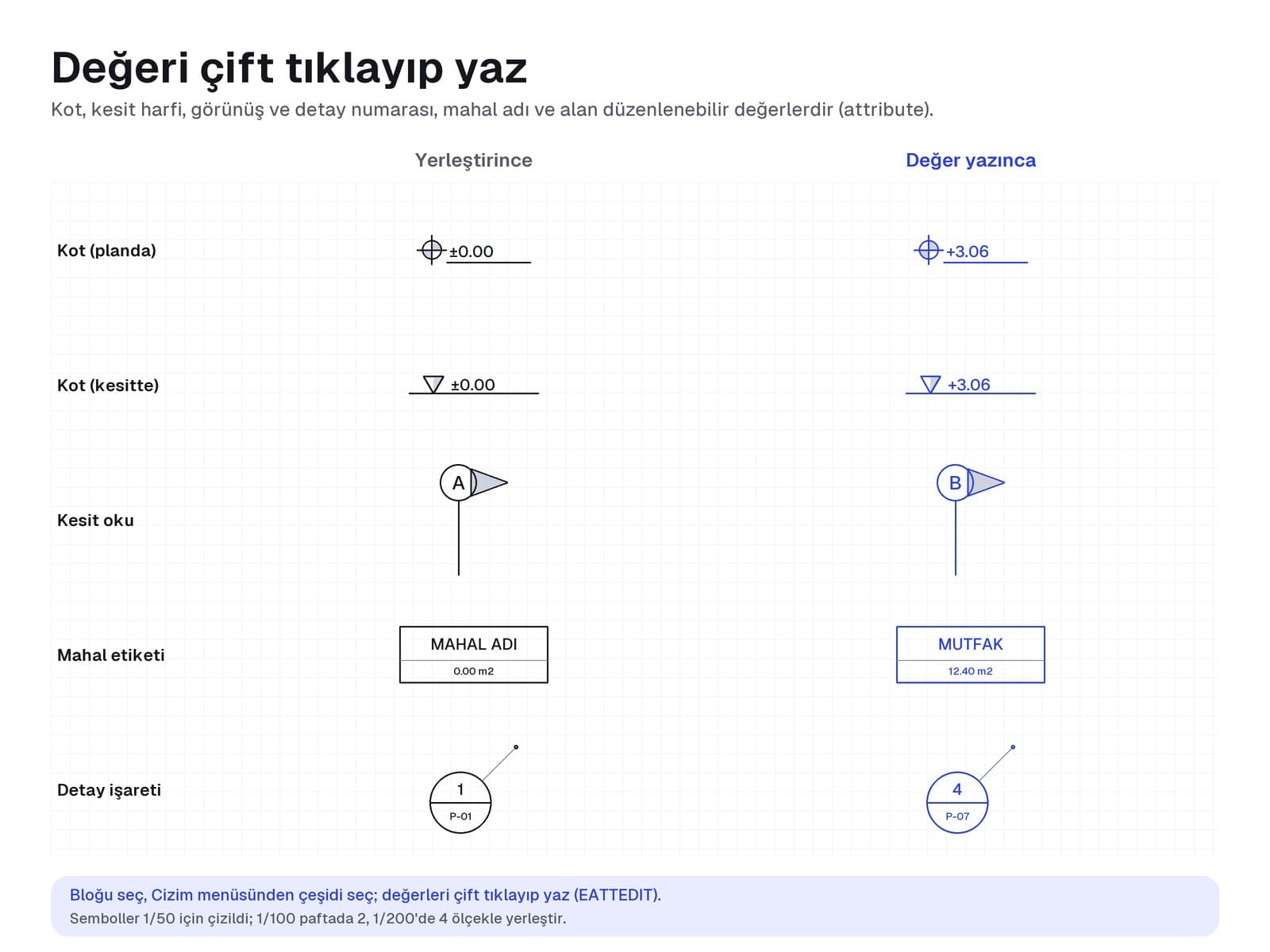

Bloğu çift tıkla; açılan pencerede kot değerini, kesit harfini, görünüş ya da detay numarasını, mahal adını ve alanını yaz. Bunlar düzenlenebilir değerlerdir (attribute); aynı bloktan istediğin kadar kopya koyup her birine farklı değer yazabilirsin.

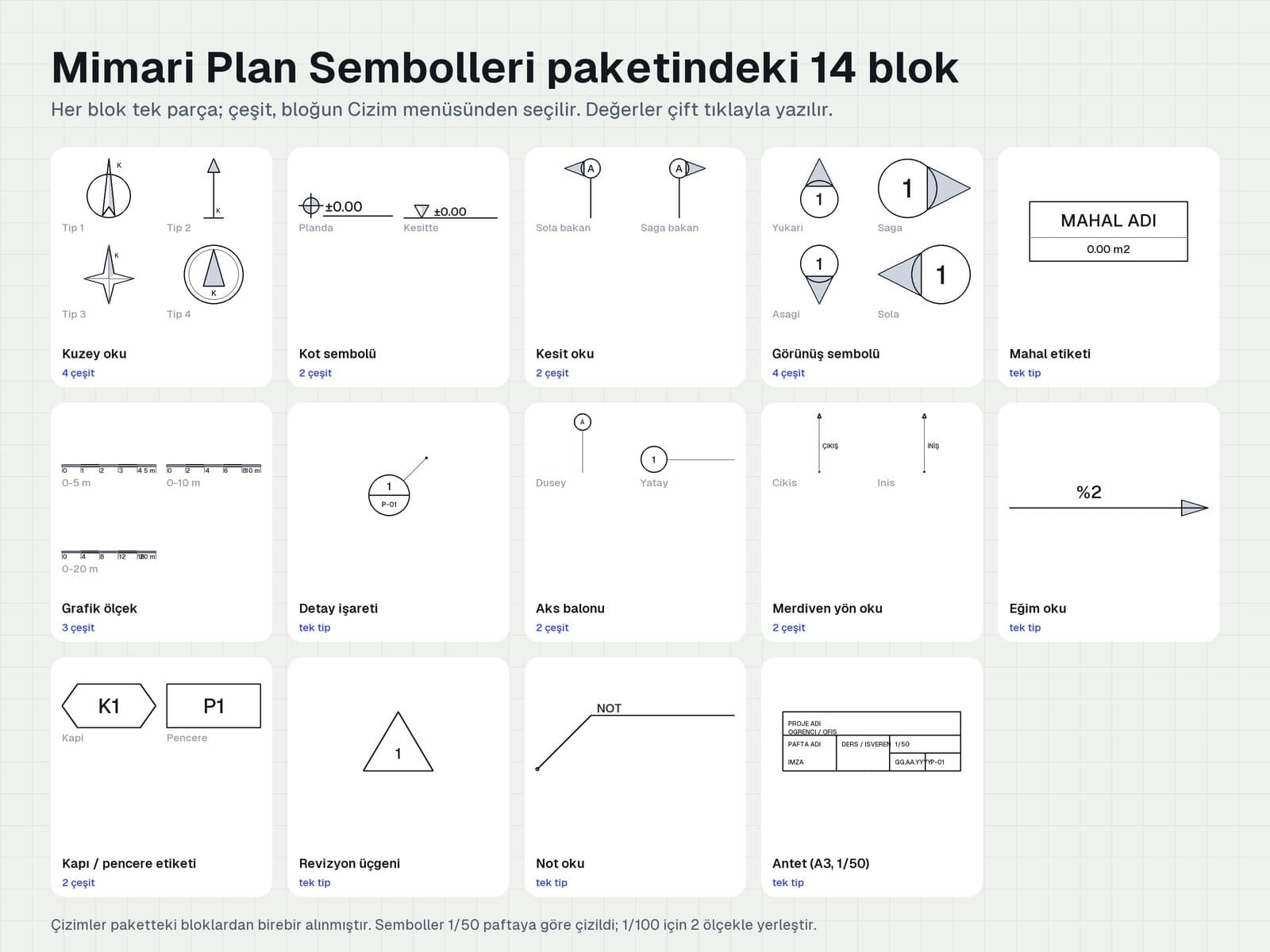

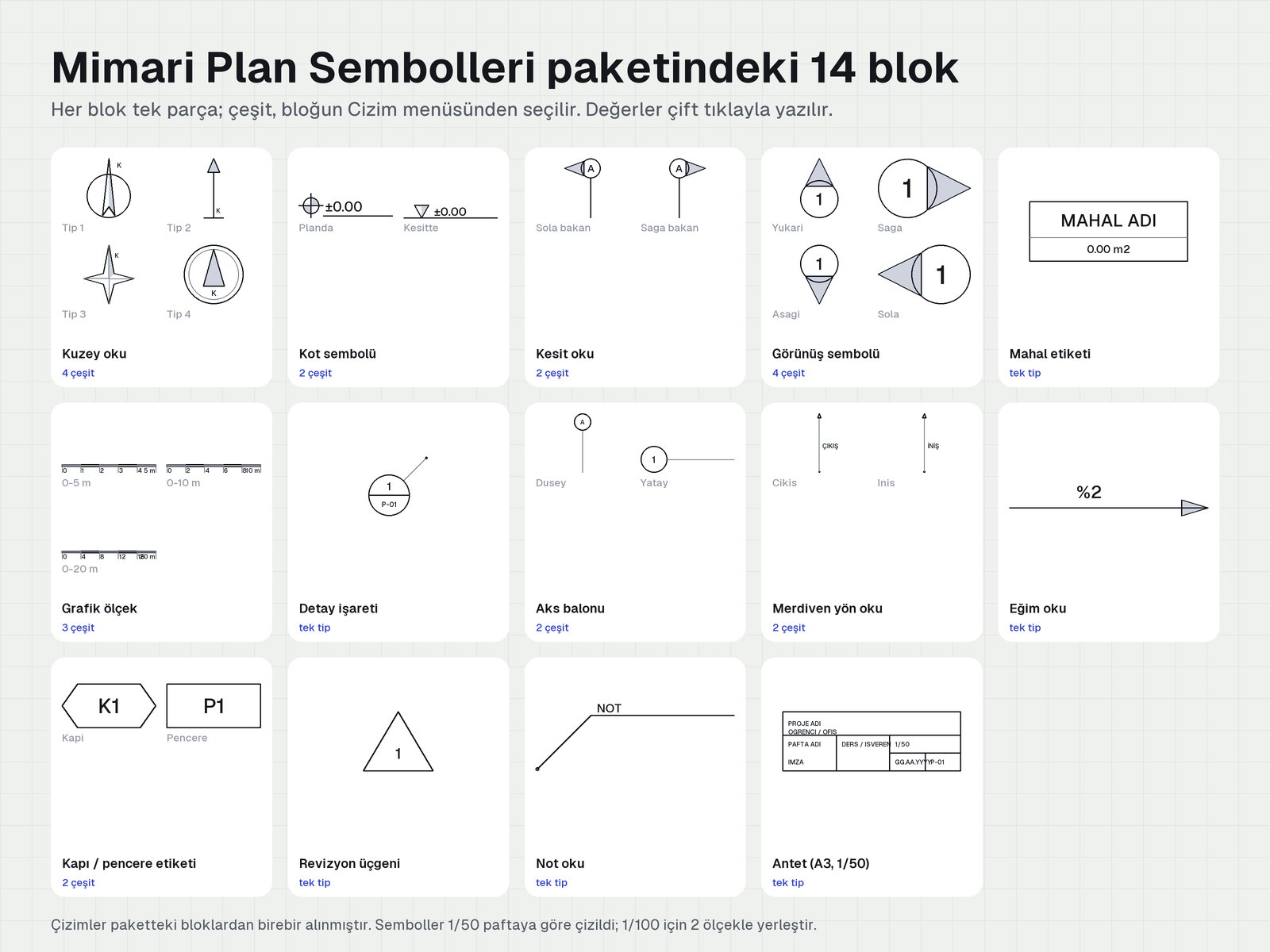

Semboller 1/50 paftaya göre çizildi: yazı yüksekliği 12,5 cm, yani kâğıtta 2,5 mm. 1/100 paftada bloğu 2, 1/200 paftada 4 ölçekle yerleştir. Grafik ölçeği ise ölçekleme: 0–5 m çeşidi 1/50, 0–10 m 1/100, 0–20 m 1/200 pafta içindir.

Her parça tek bir AutoCAD bloğudur. Bloğu seçip mavi menü okundan Plan, Ön görünüş, Yan görünüş ya da Kesit'i seçersin; ölçü ayarlı paketlerde Ctrl+1 (Özellikler) ile genişlik, derinlik ve yükseklik değerlerini yazar ya da tutamaçları çekersin. Ölçü değişince kapaklar, minderler, basamaklar ve sandalyeler orantılı olarak yeniden yerleşir. Ev aletleri, elektronik ve spor aletleri gibi standart ölçülü bloklar gerçek ölçüdedir, yalnızca görünüm seçilir.

Dosya AutoCAD 2018 DWG formatındadır. AutoCAD 2018 ve sonraki sürümlerde (Windows ve Mac) dinamik özellikleriyle birlikte açılır; AutoCAD LT'de de görünüm ve ölçüler değiştirilebilir. Dinamik blok desteği olmayan programlarda bloklar sabit çizim olarak görünür.

Bloklar santimetre birimle çizilmiştir: 1 birim = 1 cm, yani 1/1 ölçek. En temiz sonuç için çizimini de cm birimle kur (UNITS komutu). Bloğu ekledikten sonra bir ölçüsünü DIST ile kontrol et: çift kişilik yatak santimetre çizimde 170, milimetre çizimde 1700 birim gelmelidir. Milimetre çizimde 170 geliyorsa bloğu SCALE ile 10 kat büyüt.

Ücretsiz DWG'lerin çoğu sabit bloktur: her ölçü ve görünüm ayrı çizimdir, kesit genellikle yoktur, birim ve ölçek dosyadan dosyaya değişir. Bu paketlerde her parça tek dinamik blokta plan, ön ve yan görünüş ile kesit içerir; ölçü ayarlı paketlerde ölçüler sınırlar içinde değişir, birim her zaman cm ve katmanlar düzenlidir.

Ödeme onaylanır onaylanmaz dosya hesabındaki İndirmeler bölümüne gelir ve sana e-posta gönderilir. Dosyayı istediğin zaman, istediğin kadar tekrar indirebilirsin.

Evet. Blokları kendi ödevlerinde, projelerinde ve ticari işlerinde sınırsız kullanabilirsin. Dosyanın kendisini ya da blokları başka bir paket olarak paylaşmak, satmak veya ücretsiz dağıtmak lisansa aykırıdır.

Dijital içerik ödeme sonrası anında teslim edildiği için, satın alma sırasında onay verdiğin üzere Mesafeli Sözleşmeler Yönetmeliği md. 15/1 (ğ) uyarınca cayma hakkı bulunmaz. Dosya açılmıyorsa ya da bozuksa bize yaz; düzeltilmiş dosyayı gönderir ya da ödemeni iade ederiz.
