Çocuk Oyun Alanı Blokları (DWG)
İkili ve kuş yuvası salıncak, kaydırak, tahterevalli, kuleli oyun grubu, tırmanma ağı, yaylı oyuncak, oyun evi, kum havuzu, dönme dolap, iki açık hava fitness aleti, park bankı, çöp kutusu ve içme çeşmesi: park ve okul bahçesi planları için.
- 15 blok, 4 görünümlü
- Güvenlik alanları planda çizili
- Açık hava fitness aletleri dahil
- AutoCAD 2018 DWG, birim cm, anında indirme
₺399
KDV dâhil, tek seferlik
Ödeme Stripe ile; kart bilgilerin bize ulaşmaz.
Park ve Çocuk Oyunları paketinde hangi bloklar var?
15 parçanın her biri tek blokta plan, ön görünüş, yan görünüş ve kesit içerir. Ölçüler bu aralıklarda serbestçe değiştirilebilir.
| Blok | Standart ölçü (G × D × Y) | Ayarlanabilir aralık (cm) |
|---|---|---|
| İkili salıncakplanda kesikli güvenlik alanı | 300 × 160 × 230 cm | Sabit ölçü |
| Kaydırakplatform 150 cm | 60 × 360 × 240 cm | Sabit ölçü |
| Tahterevalli | 300 × 60 × 76 cm | Sabit ölçü |
| Oyun grubu (kule + kaydırak)platform 120 cm | 500 × 120 × 330 cm | Sabit ölçü |
| Kum havuzu | 300 × 300 × 30 cm | G 150–600, D 150–600, Y 20–40 |
| Dönme dolap (çarkıfelek) | 200 × 200 × 80 cm | Sabit ölçü |
| Yaylı oyuncakplanda kesikli güvenlik alanı | 30 × 80 × 75 cm | Sabit ölçü |
| Tırmanma ağı | 250 × 150 × 250 cm | Sabit ölçü |
| Kuş yuvası salıncak100 cm oturak | 250 × 180 × 230 cm | Sabit ölçü |
| Oyun evi | 150 × 150 × 180 cm | Sabit ölçü |
| Açık hava fitness: yürüyüş aleti | 100 × 120 × 150 cm | Sabit ölçü |
| Açık hava fitness: barfiks + paralel | 200 × 80 × 220 cm | Sabit ölçü |
| Park bankıoturma kotu 45 cm | 180 × 62 × 80 cm | G 150–240, D 55–70, Y 75–90 |
| Çöp kutusu | 50 × 50 × 90 cm | Sabit ölçü |
| İçme suyu çeşmesi | 40 × 40 × 95 cm | Sabit ölçü |

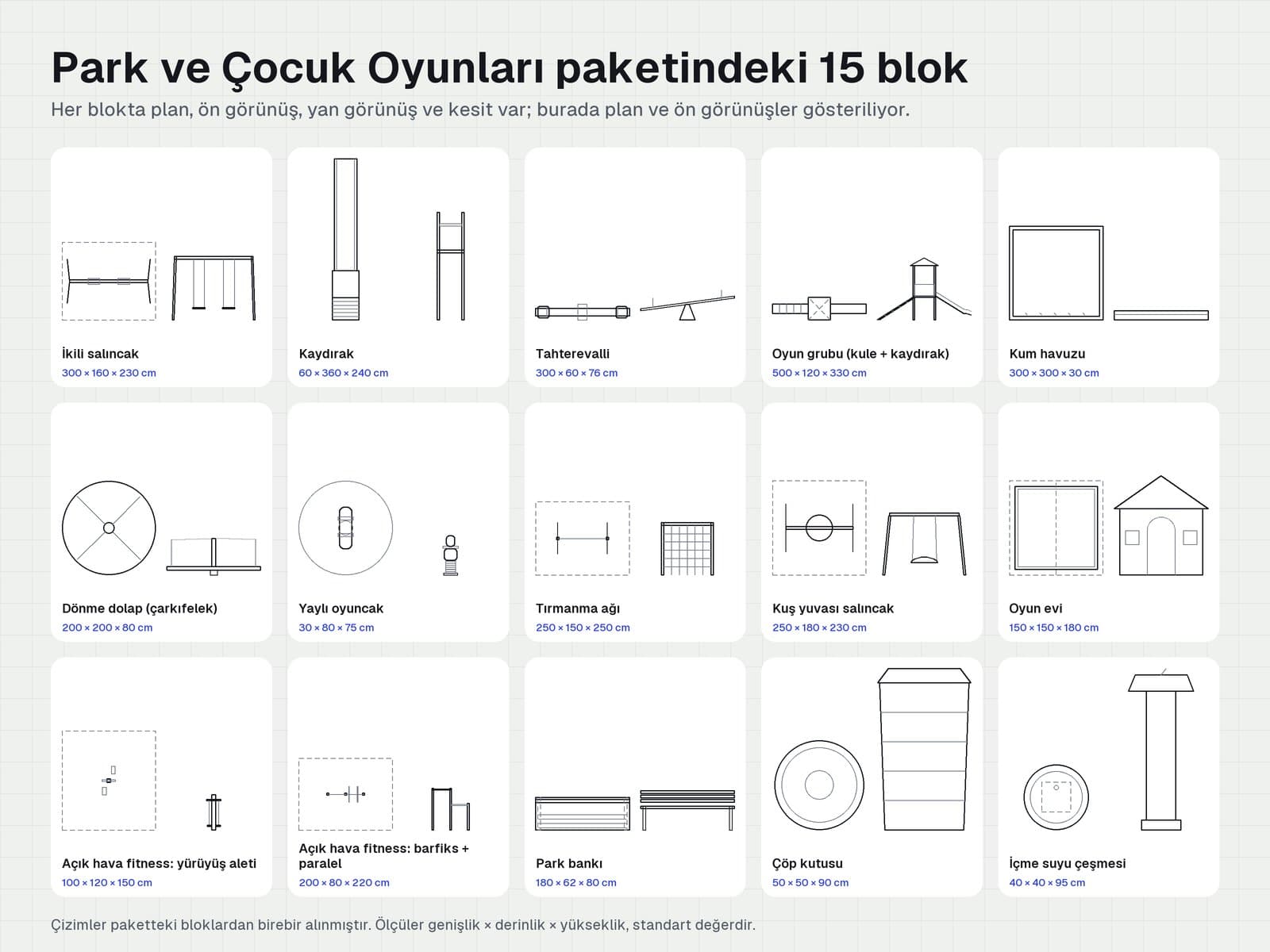

Paketteki 15 parça, dört görünümüyle

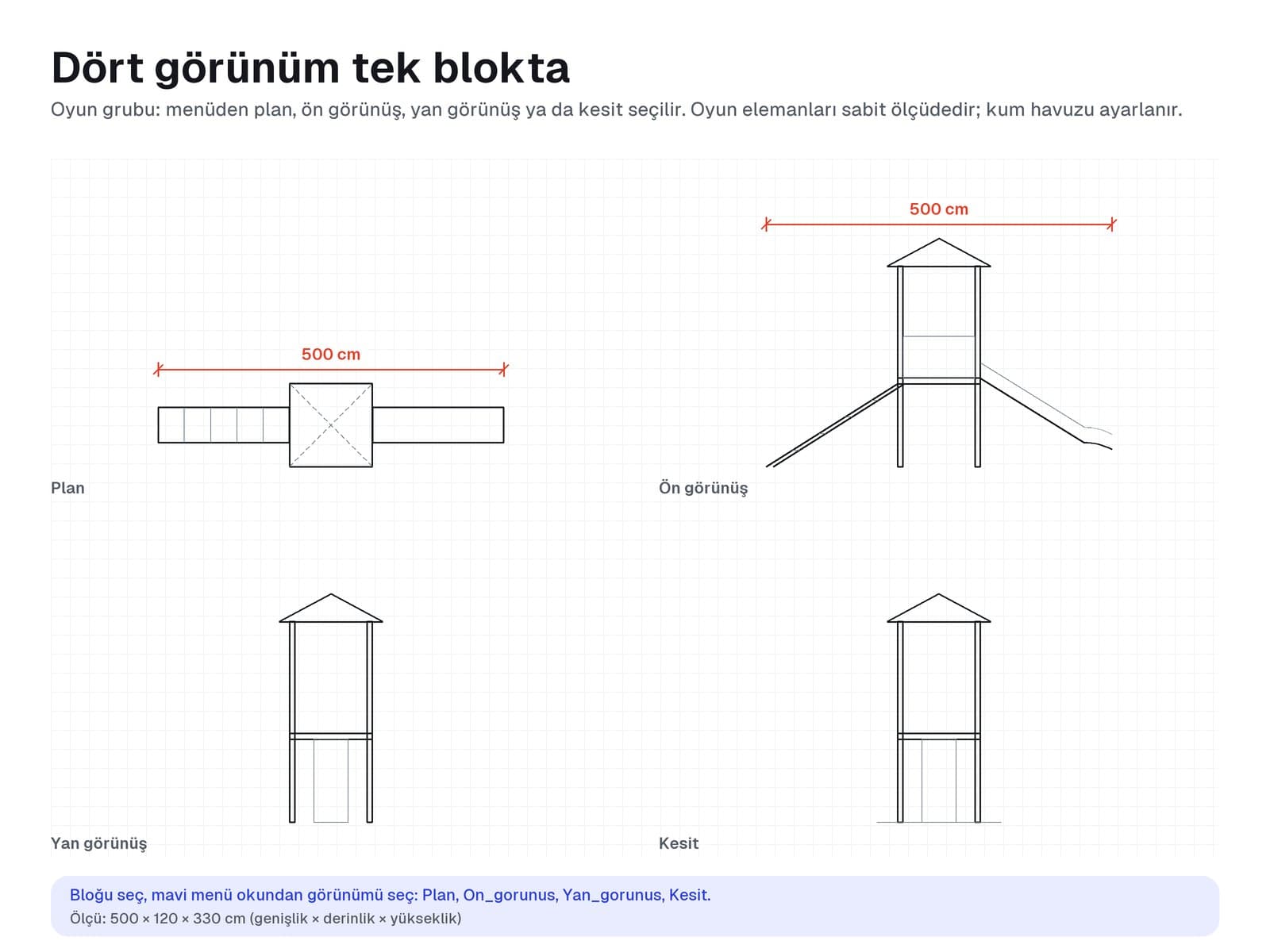

Her blokta dört görünüm, menüden seçilir

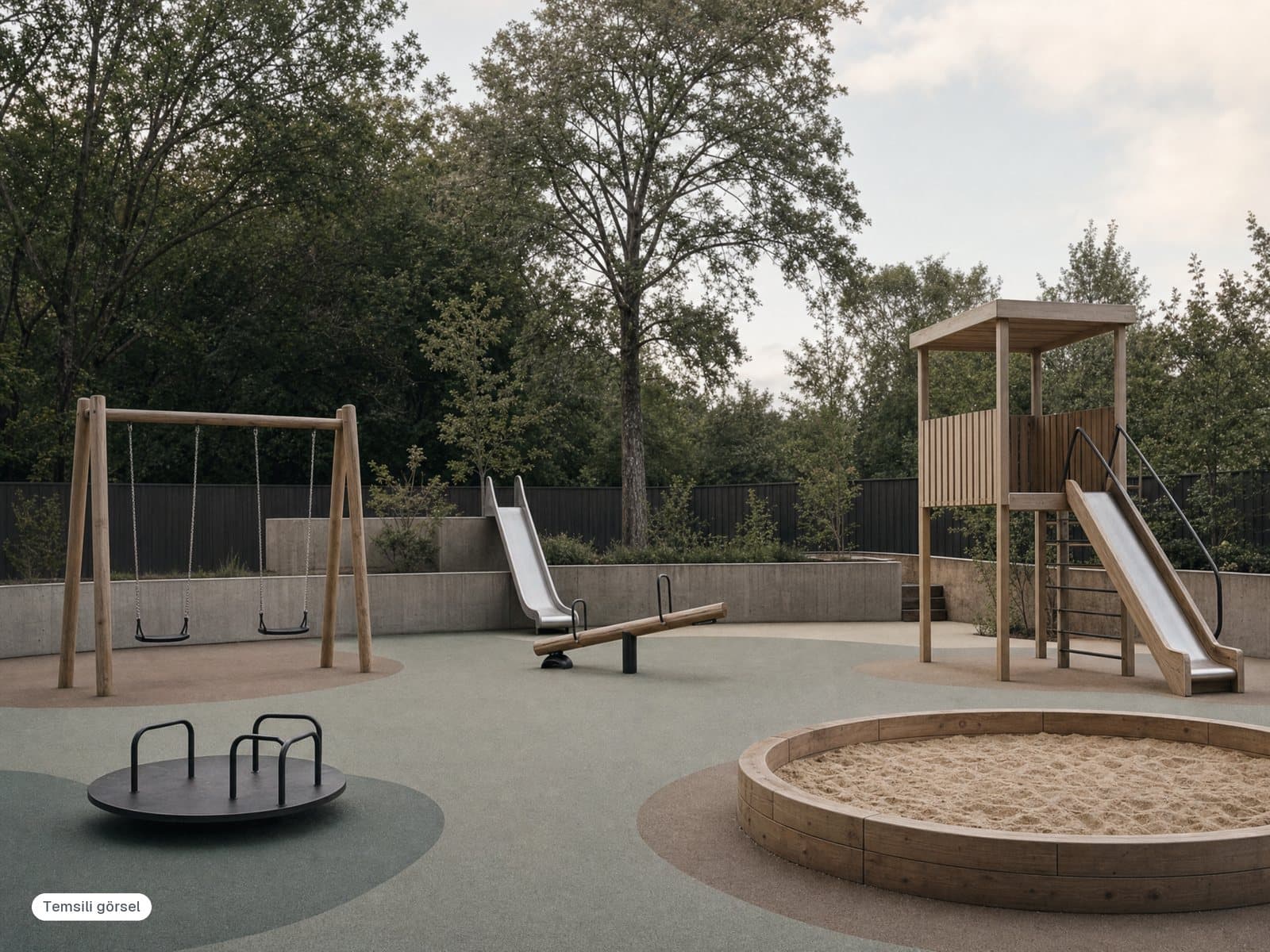

Paketle çizebileceğin mekân türü (temsili görsel)
Dinamik blok nasıl kullanılır?
- 1. adım
İndir ve aç
DWG dosyasını AutoCAD'de aç; tüm bloklar paftada dört görünümüyle dizili gelir.
- 2. adım
Projene ekle
Bloğu kopyala ya da DesignCenter (Ctrl+2) ile kendi çizimine sürükle; ölçek 1 cm = 1 birim.
- 3. adım
Görünümü seç
Bloğu seç, mavi menü okundan Plan, On_gorunus, Yan_gorunus ya da Kesit'i seç.
- 4. adım
Ölçüyü yaz
Ctrl+1 ile Genislik_cm, Derinlik_cm, Yukseklik_cm değerlerini yaz ya da tutamaçları çek.
Teknik bilgiler
- Dosya
- Mimarlik_Odev_Park_Cocuk_Oyunlari.dwg (AutoCAD 2018 DWG)
- Blok sayısı
- 15 dinamik blok
- Görünümler
- Plan, On_gorunus, Yan_gorunus, Kesit (Cizim menüsü)
- Parametreler
- Genislik_cm, Derinlik_cm, Yukseklik_cm
- Birim ve ölçek
- cm, 1 birim = 1 cm (1/1)
- Katmanlar
- PK_ANA, _DETAY, _KESIT, _TARAMA, _GIZLI, _AYAK, _NOT
Sık sorulan sorular
Oyun elemanları hangi ölçüde?
İkili salıncak 300 × 160 cm ve 230 cm yüksekliktedir; planda kesikli çizgiyle güvenlik alanı gösterilir. Kaydırağın platformu 150 cm, oyun grubunun platformu 120 cm kotundadır. Oyun grubu 500 × 120 cm, dönme dolap 200 cm çapındadır.
Kum havuzu nasıl ayarlanıyor?
Kum havuzu 150–600 × 150–600 cm ölçülere ve 20–40 cm kenar yüksekliğine ayarlanır; ahşap kenar ölçüyle birlikte uzar. Diğer oyun elemanları sabit ölçüdedir, yalnızca görünüm seçilir.
Dinamik blok ne demek?
Her parça tek bir AutoCAD bloğudur. Bloğu seçip mavi menü okundan Plan, Ön görünüş, Yan görünüş ya da Kesit'i seçersin; ölçü ayarlı paketlerde Ctrl+1 (Özellikler) ile genişlik, derinlik ve yükseklik değerlerini yazar ya da tutamaçları çekersin. Ölçü değişince kapaklar, minderler, basamaklar ve sandalyeler orantılı olarak yeniden yerleşir. Ev aletleri, elektronik ve spor aletleri gibi standart ölçülü bloklar gerçek ölçüdedir, yalnızca görünüm seçilir.
Hangi programlarda açılır?
Dosya AutoCAD 2018 DWG formatındadır. AutoCAD 2018 ve sonraki sürümlerde (Windows ve Mac) dinamik özellikleriyle birlikte açılır; AutoCAD LT'de de görünüm ve ölçüler değiştirilebilir. Dinamik blok desteği olmayan programlarda bloklar sabit çizim olarak görünür.
Bloklar cm mi mm mi, çizimime yanlış boyutta gelirse ne yapmalıyım?
Bloklar santimetre birimle çizilmiştir: 1 birim = 1 cm, yani 1/1 ölçek. En temiz sonuç için çizimini de cm birimle kur (UNITS komutu). Bloğu ekledikten sonra bir ölçüsünü DIST ile kontrol et: çift kişilik yatak santimetre çizimde 170, milimetre çizimde 1700 birim gelmelidir. Milimetre çizimde 170 geliyorsa bloğu SCALE ile 10 kat büyüt.
Ücretsiz tefriş DWG'lerinden farkı ne?
Ücretsiz DWG'lerin çoğu sabit bloktur: her ölçü ve görünüm ayrı çizimdir, kesit genellikle yoktur, birim ve ölçek dosyadan dosyaya değişir. Bu paketlerde her parça tek dinamik blokta plan, ön ve yan görünüş ile kesit içerir; ölçü ayarlı paketlerde ölçüler sınırlar içinde değişir, birim her zaman cm ve katmanlar düzenlidir.
Ölçüler neden belli bir aralıkla sınırlı?
Her parametrenin gerçekçi bir alt ve üst sınırı vardır (örneğin çift kişilik yatak genişliği 140–210 cm). Böylece blok hiçbir zaman bozulmaz; çizgiler geriye katlanmaz, kapaklar üst üste binmez. Sınırlar her ürün sayfasındaki tabloda yazar.
Satın aldıktan sonra dosyayı nasıl alırım?
Ödeme onaylanır onaylanmaz dosya hesabındaki İndirmeler bölümüne gelir ve sana e-posta gönderilir. Dosyayı istediğin zaman, istediğin kadar tekrar indirebilirsin.
Bloklar ödevlerde ve işlerde kullanılabilir mi?
Evet. Blokları kendi ödevlerinde, projelerinde ve ticari işlerinde sınırsız kullanabilirsin. Dosyanın kendisini ya da blokları başka bir paket olarak paylaşmak, satmak veya ücretsiz dağıtmak lisansa aykırıdır.
İade var mı?
Dijital içerik ödeme sonrası anında teslim edildiği için, satın alma sırasında onay verdiğin üzere Mesafeli Sözleşmeler Yönetmeliği md. 15/1 (ğ) uyarınca cayma hakkı bulunmaz. Dosya açılmıyorsa ya da bozuksa bize yaz; düzeltilmiş dosyayı gönderir ya da ödemeni iade ederiz.
