Sinema ve Tiyatro Salonu Blokları (Dinamik DWG)
Salon koltuğu, 8 koltuklu sıra, VIP recliner, tribün basamağı, sahne platformu ve merdiveni, sinema perdesi, projeksiyon cihazı, sahne hoparlörü, kürsü, mikrofon sehpası, engelli izleyici yeri, gişe ve büfe bankosu ve mısır makinesi.
- 14 dinamik blok
- Kesit için basamaklı tribün
- Sahne, perde ve gişe ölçü ayarlı
- AutoCAD 2018 DWG, birim cm, anında indirme
₺399
KDV dâhil, tek seferlik
Ödeme Stripe ile; kart bilgilerin bize ulaşmaz.
Sinema ve Tiyatro paketinde hangi bloklar var?
14 parçanın her biri tek blokta plan, ön görünüş, yan görünüş ve kesit içerir. Ölçüler bu aralıklarda serbestçe değiştirilebilir.
| Blok | Standart ölçü (G × D × Y) | Ayarlanabilir aralık (cm) |
|---|---|---|
| Salon koltuğu | 55 × 75 × 100 cm | Sabit ölçü |
| Koltuk sırası (8 koltuk)koltuk aralığı = uzunluk / 8 | 440 × 75 × 100 cm | G 400–520 |
| Tribün basamağı + koltuklarY = rıht yüksekliği | 330 × 95 × 30 cm | G 300–480, D 85–110, Y 15–45 |
| Sahne platformu | 800 × 500 × 90 cm | G 300–1500, D 200–800, Y 40–120 |
| Sahne merdiveni (4 rıht) | 120 × 120 × 90 cm | G 90–200, D 100–160, Y 60–120 |
| Sinema perdesialt kotu 100 cm | 800 × 8 × 340 cm | G 300–1500, Y 150–650 |
| Kürsü | 60 × 50 × 115 cm | Sabit ölçü |
| VIP koltuk (recliner)uzayan ayaklık kesikli | 90 × 100 × 105 cm | Sabit ölçü |
| Engelli izleyici yeri90 × 140 cm | 90 × 140 × 95 cm | Sabit ölçü |
| Sinema projeksiyon cihazı | 60 × 100 × 125 cm | Sabit ölçü |
| Sahne hoparlörü (standlı) | 90 × 90 × 190 cm | Sabit ölçü |
| Mikrofon sehpası | 60 × 60 × 170 cm | Sabit ölçü |
| Gişe / büfe bankosumüşteri önde | 200 × 70 × 105 cm | G 120–400, D 60–80, Y 100–115 |
| Mısır patlatma makinesitaban = tezgah üstü | 60 × 45 × 75 cm | Sabit ölçü |

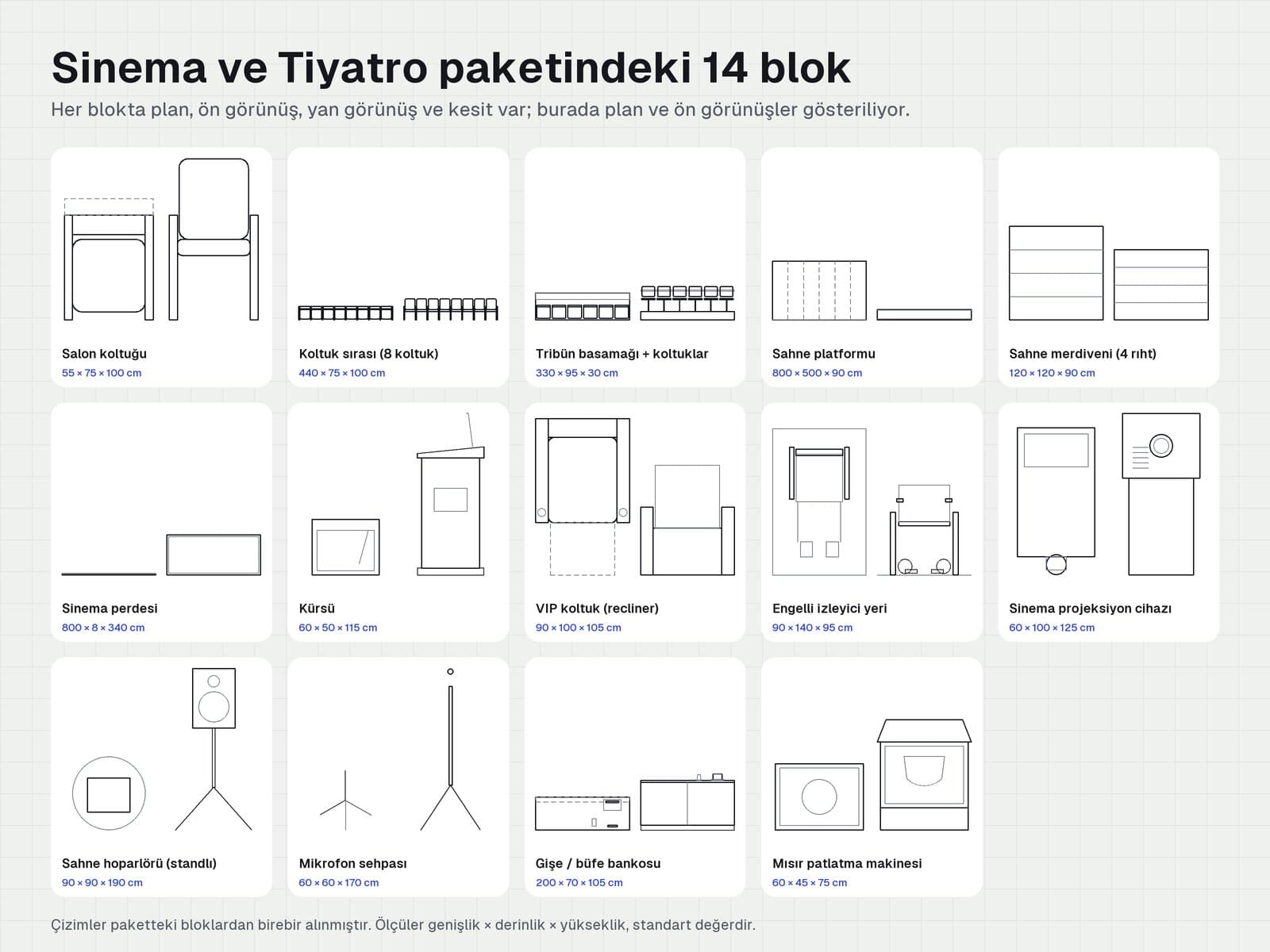

Paketteki 14 parça, dört görünümüyle

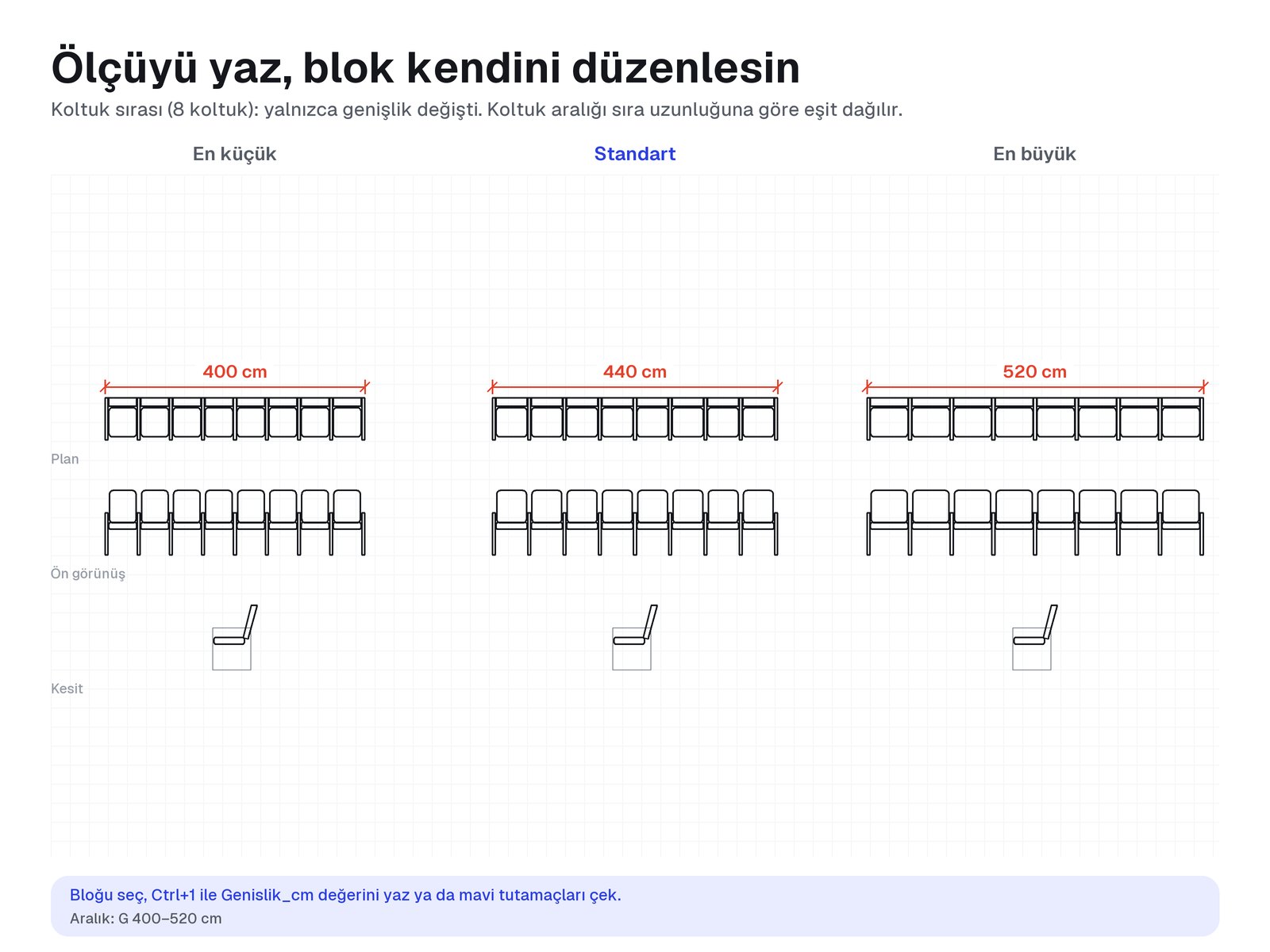

Sıra uzadıkça koltuk aralığı eşit dağılır

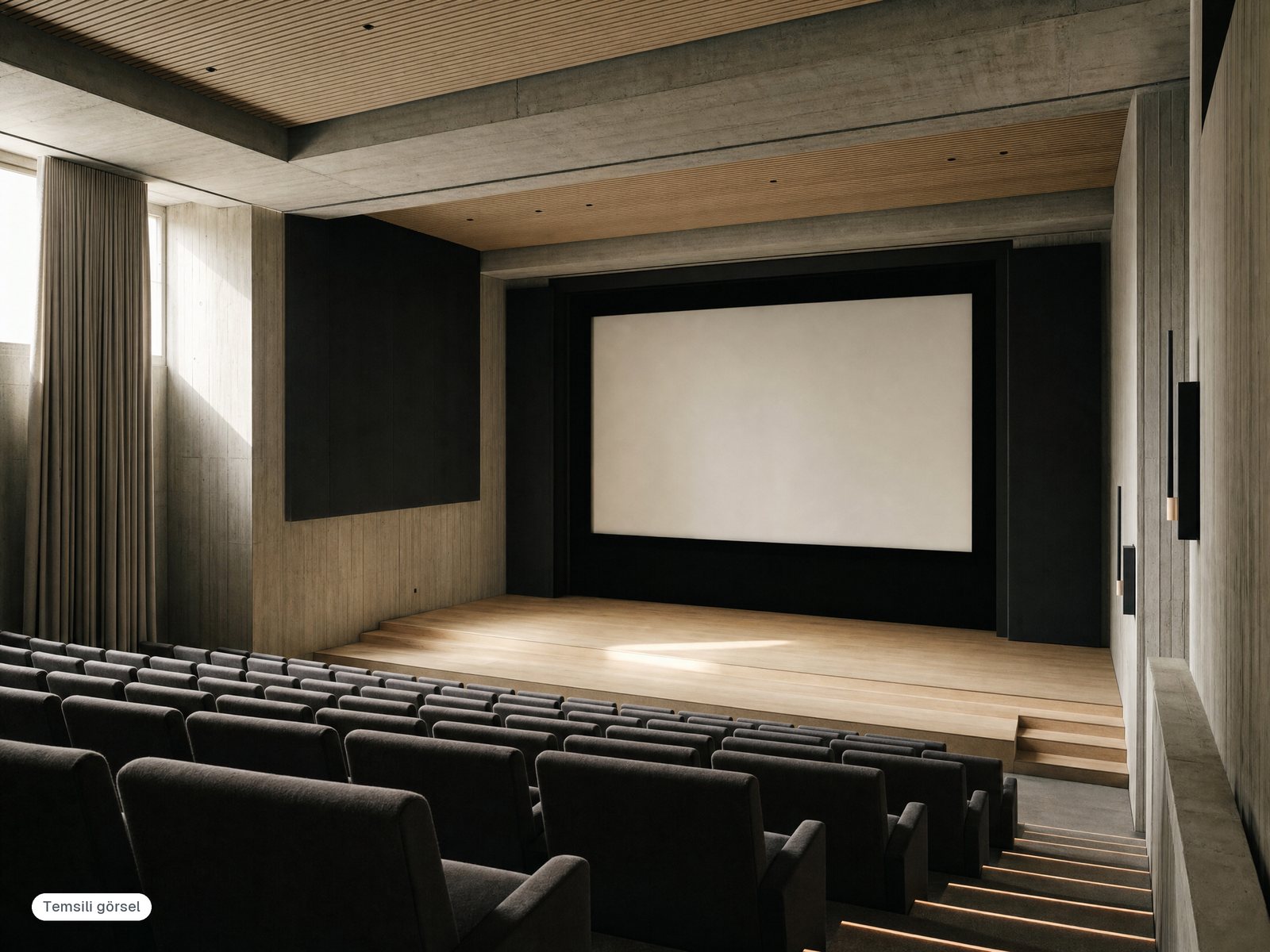

Paketle çizebileceğin mekân türü (temsili görsel)
Dinamik blok nasıl kullanılır?
- 1. adım
İndir ve aç
DWG dosyasını AutoCAD'de aç; tüm bloklar paftada dört görünümüyle dizili gelir.
- 2. adım
Projene ekle
Bloğu kopyala ya da DesignCenter (Ctrl+2) ile kendi çizimine sürükle; ölçek 1 cm = 1 birim.
- 3. adım
Görünümü seç
Bloğu seç, mavi menü okundan Plan, On_gorunus, Yan_gorunus ya da Kesit'i seç.
- 4. adım
Ölçüyü yaz
Ctrl+1 ile Genislik_cm, Derinlik_cm, Yukseklik_cm değerlerini yaz ya da tutamaçları çek.
Teknik bilgiler
- Dosya
- Mimarlik_Odev_Sinema_Tiyatro.dwg (AutoCAD 2018 DWG)
- Blok sayısı
- 14 dinamik blok
- Görünümler
- Plan, On_gorunus, Yan_gorunus, Kesit (Cizim menüsü)
- Parametreler
- Genislik_cm, Derinlik_cm, Yukseklik_cm
- Birim ve ölçek
- cm, 1 birim = 1 cm (1/1)
- Katmanlar
- SN_ANA, _DETAY, _KESIT, _TARAMA, _GIZLI, _AYAK, _NOT
Sık sorulan sorular
Salon kesiti nasıl çizilir?
Tribün basamağı bloğunu kesitte her seferinde bir rıht yukarı ve bir basamak geri kaydırarak dizersin. Basamak derinliği 85–110 cm, rıht yüksekliği 15–45 cm arasında ayarlanır. Sahne platformu 40–120 cm yüksekliğe ayarlanır; sahne merdiveninin dört rıhtı sahne yüksekliğine göre eşit bölünür.
Koltuk sırası ve perde hangi ölçülere ayarlanır?
8 koltuklu sıra 400–520 cm uzunluğa ayarlanır; koltuk aralığı uzunluğun sekizde biridir (50–65 cm). Sinema perdesi 300–1500 cm genişliğe ve 150–650 cm yüksekliğe ayarlanır, alt kenarı 100 cm kotundadır.
Dinamik blok ne demek?
Her parça tek bir AutoCAD bloğudur. Bloğu seçip mavi menü okundan Plan, Ön görünüş, Yan görünüş ya da Kesit'i seçersin; ölçü ayarlı paketlerde Ctrl+1 (Özellikler) ile genişlik, derinlik ve yükseklik değerlerini yazar ya da tutamaçları çekersin. Ölçü değişince kapaklar, minderler, basamaklar ve sandalyeler orantılı olarak yeniden yerleşir. Ev aletleri, elektronik ve spor aletleri gibi standart ölçülü bloklar gerçek ölçüdedir, yalnızca görünüm seçilir.
Hangi programlarda açılır?
Dosya AutoCAD 2018 DWG formatındadır. AutoCAD 2018 ve sonraki sürümlerde (Windows ve Mac) dinamik özellikleriyle birlikte açılır; AutoCAD LT'de de görünüm ve ölçüler değiştirilebilir. Dinamik blok desteği olmayan programlarda bloklar sabit çizim olarak görünür.
Bloklar cm mi mm mi, çizimime yanlış boyutta gelirse ne yapmalıyım?
Bloklar santimetre birimle çizilmiştir: 1 birim = 1 cm, yani 1/1 ölçek. En temiz sonuç için çizimini de cm birimle kur (UNITS komutu). Bloğu ekledikten sonra bir ölçüsünü DIST ile kontrol et: çift kişilik yatak santimetre çizimde 170, milimetre çizimde 1700 birim gelmelidir. Milimetre çizimde 170 geliyorsa bloğu SCALE ile 10 kat büyüt.
Ücretsiz tefriş DWG'lerinden farkı ne?
Ücretsiz DWG'lerin çoğu sabit bloktur: her ölçü ve görünüm ayrı çizimdir, kesit genellikle yoktur, birim ve ölçek dosyadan dosyaya değişir. Bu paketlerde her parça tek dinamik blokta plan, ön ve yan görünüş ile kesit içerir; ölçü ayarlı paketlerde ölçüler sınırlar içinde değişir, birim her zaman cm ve katmanlar düzenlidir.
Ölçüler neden belli bir aralıkla sınırlı?
Her parametrenin gerçekçi bir alt ve üst sınırı vardır (örneğin çift kişilik yatak genişliği 140–210 cm). Böylece blok hiçbir zaman bozulmaz; çizgiler geriye katlanmaz, kapaklar üst üste binmez. Sınırlar her ürün sayfasındaki tabloda yazar.
Satın aldıktan sonra dosyayı nasıl alırım?
Ödeme onaylanır onaylanmaz dosya hesabındaki İndirmeler bölümüne gelir ve sana e-posta gönderilir. Dosyayı istediğin zaman, istediğin kadar tekrar indirebilirsin.
Bloklar ödevlerde ve işlerde kullanılabilir mi?
Evet. Blokları kendi ödevlerinde, projelerinde ve ticari işlerinde sınırsız kullanabilirsin. Dosyanın kendisini ya da blokları başka bir paket olarak paylaşmak, satmak veya ücretsiz dağıtmak lisansa aykırıdır.
İade var mı?
Dijital içerik ödeme sonrası anında teslim edildiği için, satın alma sırasında onay verdiğin üzere Mesafeli Sözleşmeler Yönetmeliği md. 15/1 (ğ) uyarınca cayma hakkı bulunmaz. Dosya açılmıyorsa ya da bozuksa bize yaz; düzeltilmiş dosyayı gönderir ya da ödemeni iade ederiz.
