Mimari Pafta Nasıl Hazırlanır? Düzen, Ölçek ve Örnek Pafta Şemaları

Mimari pafta, bir projeyi jüriye tek bakışta anlatan, çizimlerin, diyagramların ve görsellerin bir düzen içinde bir araya getirildiği sunum sayfasıdır. İyi bir pafta hazırlamak için önce föyü ve kâğıt boyutunu netleştirir, anlatacağın fikri tek cümleye indirir, bir ızgara kurar ve ana çizimden başlayarak kesitleri, görünüşleri, diyagramları ve görselleri bu ızgaraya okuma sırasıyla yerleştirirsin. Bu rehberde pafta boyutlarını, bir paftada nelerin bulunduğunu, düzenin nasıl kurulduğunu, çizimlerin hangi ölçekte konduğunu ve baskıya nasıl hazırlandığını şemalarla anlatıyoruz.

Rehberin sonunda üç farklı mimari pafta örneği düzenini, hangisinin hangi projeye uyduğunu ve jüride en sık görülen pafta hatalarını da bulacaksın. Paftanın tasarımı ve düzeni için destek arıyorsan sunum paftası hazırlama sayfasına da göz atabilirsin.

Mimari pafta nedir ve ne işe yarar?

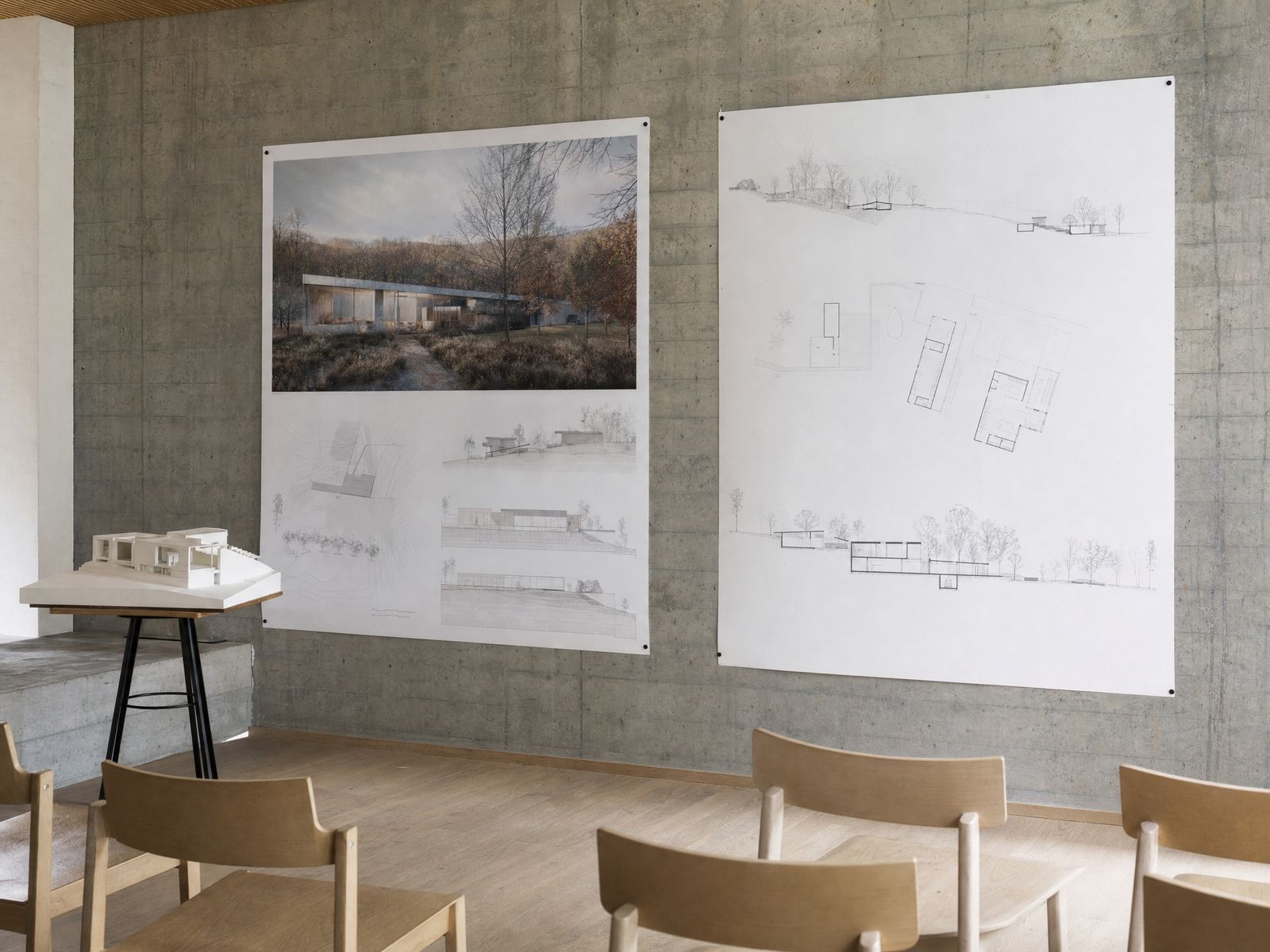

Mimari pafta, projenin çizimlerini ve fikrini belirli bir kâğıt boyutunda, okunacak bir sırayla düzenleyen sunum yüzeyidir. Jüri bir paftaya genellikle birkaç metre uzaktan bakarak başlar, sonra yaklaşıp ayrıntıları okur; bu yüzden paftanın hem uzaktan tek bir fikri hem de yakından ölçekli çizimleri anlatması gerekir.

Paftalar amaçlarına göre farklı içerik ve düzen ister:

Bu rehber en çok istenen tür olan sunum paftasına odaklanıyor; teknik paftada da aynı ızgara ve hiyerarşi kuralları geçerlidir. Plan, kesit, görünüş ve antet gibi terimlerin tanımlarına mimarlık sözlüğünden bakabilirsin.

Pafta boyutları: A0, A1, A2 ve A3

Mimarlık okullarında en yaygın pafta boyutu A1'dir (594 × 841 mm). Daha büyük final ve bitirme projelerinde A0, küçük ödev ve ara teslimlerde A2 ya da A3 kullanılır. Bu boyutların hepsi ISO 216 kâğıt standardından gelir: A0 bir metrekarelik alandır ve her küçük boyut, bir öncekinin uzun kenarından ikiye bölünmesiyle elde edilir; kenarların oranı her boyutta 1 : √2'dir (Markus Kuhn, University of Cambridge: International standard paper sizes).

Boyutlar arasındaki bu oran pratik bir avantaj sağlar: A1 için hazırladığın paftayı aynı oranla %50 küçültüp A3 basabilir, böylece jüriden önce düzeni masada kontrol edebilirsin. A1'in yarısı A2, çeyreği A3'tür.

Bir mimari paftada neler bulunur?

Föy aksini söylemiyorsa bir sunum paftası şu altı parçadan oluşur: başlık ve konsept cümlesi, ana çizim, kesit ve görünüşler, görsel (render, maket fotoğrafı ya da kolaj), diyagramlar ve antet. Asıl iş, bunları eşit büyüklükte dizmek değil, hangisinin ilk okunacağına karar vermektir.

1. Başlık ve konsept cümlesi: Projenin adı ve fikrini anlatan tek cümle. Jüri paftaya önce buradan girer.
2. Ana çizim: Projeyi en iyi anlatan tek çizim; çoğu zaman vaziyet planı ya da zemin kat planı. Paftadaki en büyük alanı kaplamalıdır.
3. Kesit ve görünüşler: Ana çizimle aynı ölçekte ve aynı hizada yerleştirilir ki jüri plan ile kesit arasında rahatça gidip gelebilsin.
4. Görsel: Mekânın atmosferini gösteren render, maket fotoğrafı ya da kolaj.
5. Diyagramlar: Fikrin nasıl geliştiğini adım adım gösteren küçük, sade çizimler.
6. Antet: Öğrenci adı, ders, proje adı, ölçek, tarih ve pafta numarası. Föyde istenen bilgileri eksiksiz içermelidir.

Paftaya ne gireceğini belirlemeden önce föyü satır satır oku: istenen çizimler, ölçekler, pafta sayısı ve antet bilgileri genellikle orada yazar. Föyü okuma ve teslimden önce kontrol edilecekleri iç mimarlık ödev teslim rehberinde ayrıntılı olarak anlattık.

Pafta düzeni nasıl kurulur? Izgara ve okuma sırası

Pafta düzeni bir ızgara ile kurulur: kenar boşlukları, sütunlar ve aralıklar önceden belirlenir, her çizim ve metin bu sütunlara oturtulur. Izgara, farklı büyüklükteki çizimleri tek bir düzende toplar ve birden fazla paftanın aynı aileden görünmesini sağlar.

Dikey bir A1 pafta için iyi bir başlangıç şudur:

• Kenar boşluğu: Dört kenarda 15–20 mm. Pano raptiyeleri ve baskı kesimi bu alana denk gelir.
• Sütun: 3 ya da 4 sütun. Üç sütun büyük çizimlere, dört sütun çok sayıda küçük diyagrama uygundur.
• Aralık (oluk): Sütunlar arasında 8–12 mm; aynı boşluğu yatay aralıklarda da kullan.
• Başlık ve antet hattı: Başlık her paftada aynı yükseklikte, antet her paftada aynı köşede olmalı.

Izgara kurulduktan sonra okuma sırasını belirle. Batı dillerinde ve Türkçede göz sayfaya sol üstten girer ve genellikle soldan sağa, yukarıdan aşağıya ilerler. Bu yüzden başlığı ve konsepti sol üste, ana çizimi gözün ilk duracağı büyük alana, teknik ayrıntıları ve anteti alta yerleştir.

Hangi düzeni seçersen seç, kural aynıdır: her paftada tek bir ana öğe olsun. İki büyük görsel yan yana konduğunda göz nereden başlayacağını bilemez ve pafta kalabalık görünür.

Çizimler paftaya hangi ölçekte yerleştirilir?

Çizimler föyün istediği ölçekte yerleştirilir; föy ölçek belirtmiyorsa projenin büyüklüğüne ve paftada göstermek istediğin ayrıntıya göre seçilir. Ölçek belirlendikten sonra çizimin paftada kaç santimetre yer kaplayacağını önceden hesaplamak, düzenin baştan doğru kurulmasını sağlar.

Hesap basittir: gerçek ölçü, ölçek paydasına bölünür. Örneğin 30 × 18 metrelik bir binanın planı:

• 1/200 ölçekte 15 × 9 cm,
• 1/100 ölçekte 30 × 18 cm,
• 1/50 ölçekte 60 × 36 cm yer kaplar.

Bu hesap iki sık hatayı baştan önler: 1/50 bir planın paftaya sığmadığını son gün fark etmek ve çizimi "sığsın diye" ölçeksiz küçültmek. Ölçeksiz küçültülen bir çizim, jüride üzerindeki ölçek ifadesiyle çelişir ve ölçekli okunmaz. Çizim sığmıyorsa ölçeği değiştir (örneğin 1/50 yerine 1/100) ve antette ve çizim başlığında yeni ölçeği yaz.

Çizimleri birbirine göre de hizala: aynı ölçekteki plan, kesit ve görünüşler aynı yatay ya da düşey hat üzerinde dururlarsa jüri bir kotu ya da bir aksı çizimler arasında takip edebilir. Teknik çizimlerin ölçekli ve katmanlı hazırlanması için mimari çizim sayfasına bakabilirsin.

Çizgi kalınlığı ile grafik hiyerarşi nasıl kurulur?

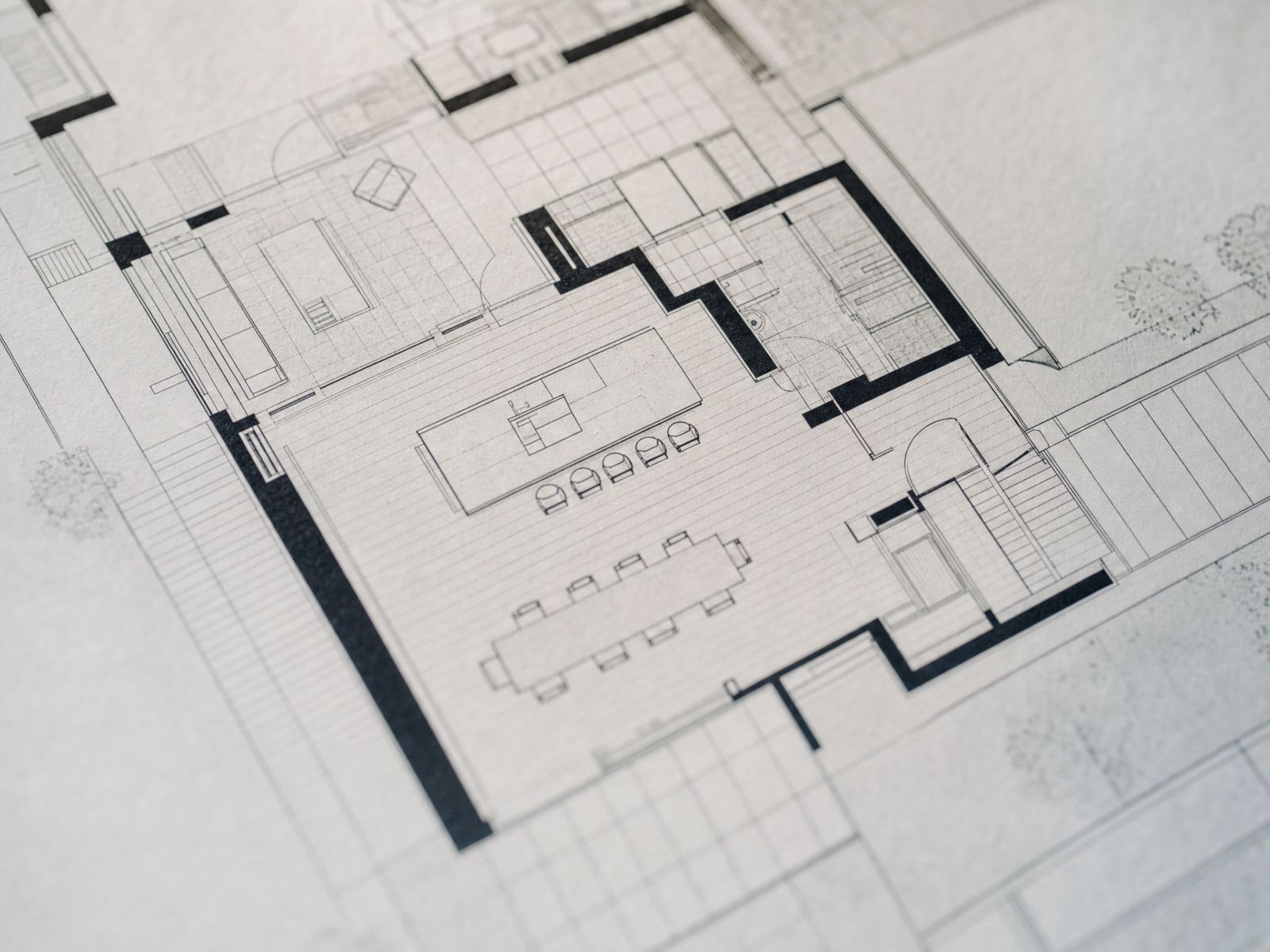

Bir paftanın uzaktan okunmasını sağlayan en önemli araç çizgi kalınlığıdır: kesilen elemanlar en kalın, görünen kenarlar orta, tarama ve ölçü çizgileri en ince çizilir. Tüm çizgiler aynı kalınlıkta olduğunda plan düz ve okunaksız görünür.

Teknik çizimde kalem kalınlıkları genellikle ISO 128 serisinden seçilir ve her adım bir öncekinin yaklaşık √2 katıdır. Bu sayede bir çizim küçültüldüğünde ya da büyütüldüğünde kalınlıklar arasındaki ilişki korunur. Aşağıdaki seri mimari planlar için yaygın bir başlangıçtır:

Aynı hiyerarşiyi renk ve ton için de kur. Çizimlerin büyük kısmını siyah-beyaz ve gri tonlarda tutup projenin fikrini taşıyan tek bir öğeyi (örneğin yeni eklenen kütleyi ya da ana dolaşım hattını) tek bir vurgu rengiyle göstermek, birçok rengi eşit ağırlıkta kullanmaktan çok daha net okunur.

Diyagram ve render paftada nasıl kullanılır?

Diyagramlar fikri, render ise atmosferi anlatır; iyi bir pafta ikisini dengeler. Jüri önce projenin neden böyle tasarlandığını anlamak ister; bunu çoğu zaman beş küçük diyagram, tek bir büyük render'dan daha hızlı anlatır.

Diyagramlar için birkaç kural:

• Tek mesaj: Her diyagram tek bir kararı anlatsın: kütle yerleşimi, güneş, dolaşım, manzara ya da işlev dağılımı.
• Aynı çizim dili: Tüm diyagramlar aynı açıdan, aynı çizgi kalınlığıyla ve aynı vurgu rengiyle çizilsin.

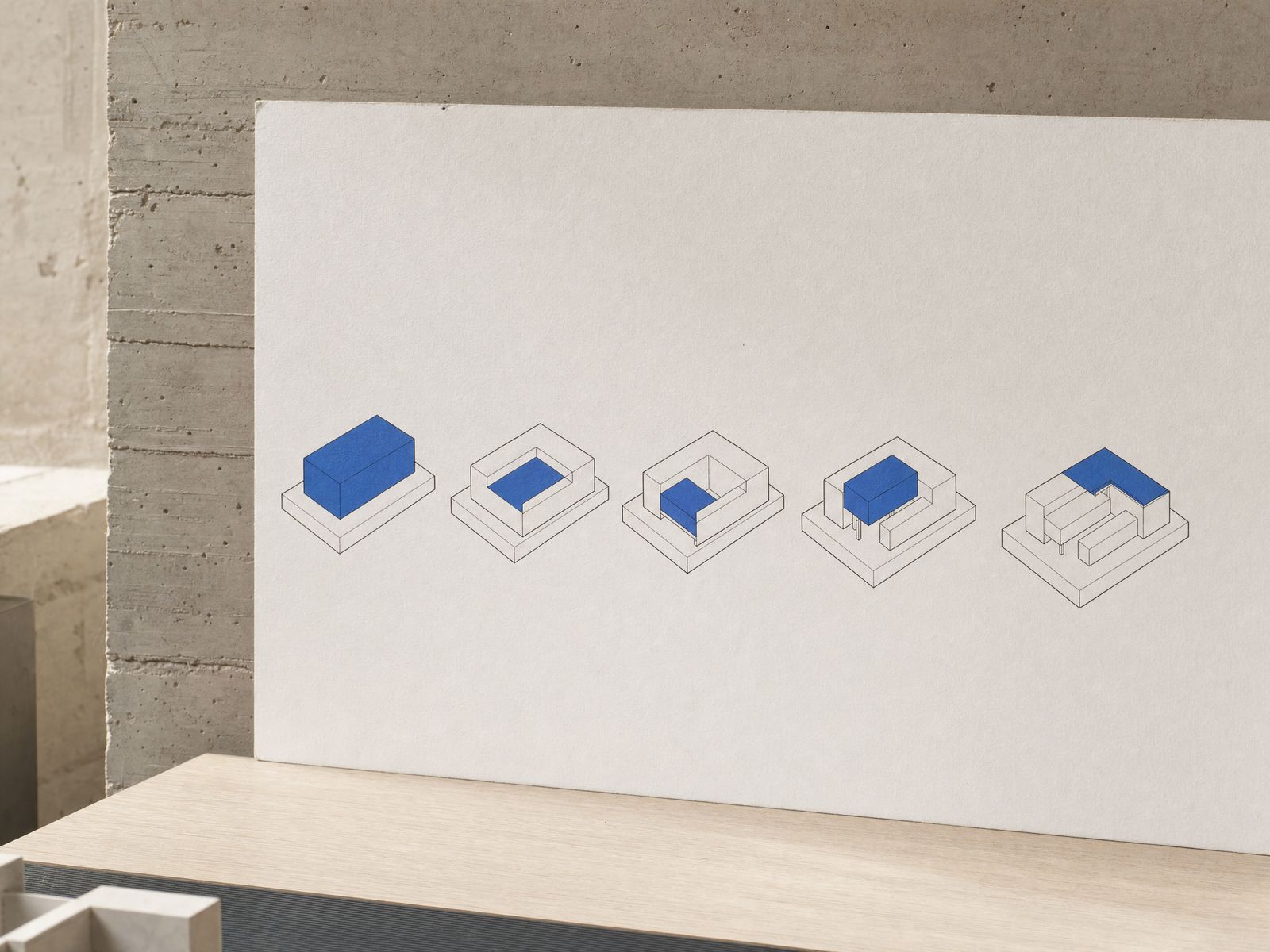

• Sıra: Kütlenin adım adım nasıl oluştuğunu gösteren diyagramları soldan sağa bir şerit olarak diz; numaralandırma burada gerçekten bir sırayı gösterdiği için yerindedir.
• Kısa etiket: Her diyagramın altında en fazla bir satırlık açıklama yeter.

Render'da ise sayı değil seçim önemlidir. Projeyi en iyi anlatan bir dış ve bir iç görünüş, çoğu zaman altı ortalama render'dan güçlüdür. Render'ı paftanın renk diline uyacak şekilde işle; çok doygun ve parlak bir render, siyah-beyaz çizimlerin yanında paftayı ikiye böler. Diyagram dili için diyagram ve analiz, görselleştirme için 3D modelleme ve render sayfalarına göz atabilirsin. Maket fotoğrafı kullanacaksan mimari maket rehberindeki fotoğraf önerileri işine yarar.

Paftada yazı, yazı tipi ve renk nasıl seçilir?

Paftada metin kısa, hiyerarşik ve tek bir yazı ailesiyle yazılmalıdır. Jüri paftayı okumaz, tarar; bu yüzden uzun paragraflar yerine kısa başlıklar ve bir iki cümlelik açıklamalar kullan.

• Yazı tipi: En fazla iki aile kullan; çoğu zaman tek bir sade, okunaklı yazı ailesinin farklı kalınlıkları yeterlidir.
• Boyut hiyerarşisi: Proje başlığı, çizim başlıkları, açıklama metni ve antet olmak üzere dört kademe yeter. A1 bir paftada açıklama metni için 11–14 pt, çizim başlıkları için 18–24 pt iyi bir başlangıçtır; baskıdan önce A3 küçültmede okunup okunmadığını kontrol et.
• Hizalama: Metinleri ızgaranın sütun kenarlarına hizala, ortalanmış ve iki yana yaslanmış blokları karıştırma.
• Renk: Bir ana nötr (siyah ya da koyu gri), bir zemin (beyaz ya da açık gri) ve tek bir vurgu rengi çoğu proje için yeterlidir.

Çizim başlıklarını her yerde aynı biçimde yaz: çizimin adı ve ölçeği, örneğin "Zemin kat planı, 1/100". Bu küçük tutarlılık, paftanın özenli algılanmasında beklenenden fazla etkilidir.

Adım adım mimari pafta nasıl hazırlanır?

Mimari pafta hazırlamanın en verimli yolu, önce içerik ve düzen, sonra ayrıntı sırasıyla çalışmaktır. Aşağıdaki sıra, son gece düzeni baştan kurmak zorunda kalmanı önler:

1. Föyü oku ve listele. İstenen çizimleri, ölçekleri, pafta boyutunu ve sayısını, antet bilgilerini ve teslim biçimini (baskı, PDF ya da ikisi) bir listeye çıkar.
2. Fikri tek cümleye indir. "Bu proje ... yapar" diye başlayan bir cümle yaz. Paftadaki her öğe bu cümleyi desteklemelidir.
3. Ana çizimi seç. Fikri en iyi anlatan tek çizim hangisi? Paftadaki en büyük alanı ona ayır.

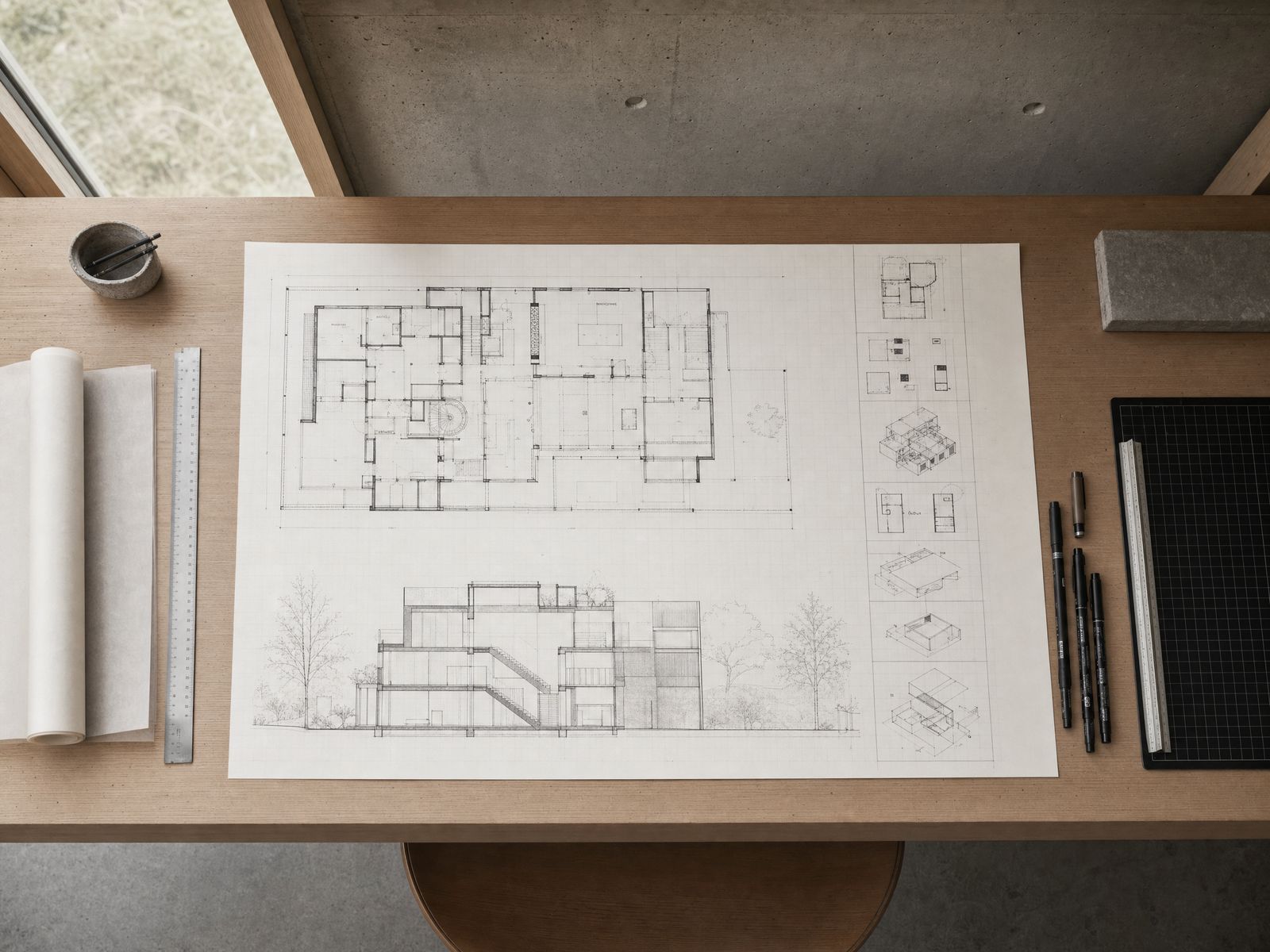

4. Küçük bir taslak çiz. A4 ya da A3 bir kâğıda paftanın küçük bir kopyasını çizerek bölümleri yerleştir. Birkaç alternatif dene.
5. Izgarayı kur. Kenar boşluğunu, sütunları ve aralıkları programda (InDesign ya da Illustrator) tanımla; tüm paftalarda aynı ızgarayı kullan.
6. Çizimleri ölçekli yerleştir. Planları, kesitleri ve görünüşleri CAD ya da BIM programından vektör PDF olarak al ve ölçeğini bozmadan yerleştir.
7. Diyagram ve görselleri ekle. Diyagramları aynı dille çiz, render'ları paftanın renk diline göre işle.
8. Metni yaz. Başlık, konsept cümlesi, çizim başlıkları ve kısa açıklamalar. Gereksiz her cümleyi çıkar.
9. Küçültüp kontrol et. Paftayı %50 küçültülmüş A3 olarak bas ya da ekranda uzaklaştırarak bak: uzaktan tek bir fikir okunuyor mu, yakından çizimler okunaklı mı?
10. Baskıya hazırla. Çözünürlüğü, renkleri ve yazı tiplerini kontrol edip PDF'i dışa aktar ve bir deneme baskısı al.

Bitirme projesi gibi çok paftalı teslimlerde bu sırayı tüm paftalar için birlikte uygula: önce paftaların hangi hikâyeyi hangi sırayla anlatacağını belirle, sonra her paftayı tek tek doldur. Bu konuda bitirme projesi sayfasında da bilgi bulabilirsin.

Pafta baskı ve dosya ayarları nelerdir?

Pafta vektör çizimler ve baskı boyutunda 300 dpi görsellerle PDF olarak dışa aktarılmalıdır. Plan, kesit ve görünüş gibi çizimler vektör kaldığında her ölçekte keskin basılır; render ve fotoğraflar ise piksel tabanlı olduğu için paftada basılacağı boyuta yetecek çözünürlükte olmalıdır.

Baskı görselleri basılacakları boyutta en az 300 ppi olmalıdır (University of Waterloo Creative Studio). Bir görselin paftada kaç piksele ihtiyaç duyduğu basit bir hesapla bulunur: baskı genişliği (mm) ÷ 25,4 × dpi. Örneğin paftada 30 cm genişliğinde basılacak bir render, 300 dpi için yaklaşık 3.540 piksel genişliğinde olmalıdır.

Baskıdan önce şunları kontrol et:

• Yazı tipleri PDF'e gömülü mü? Gömülmemiş yazı tipleri baskı merkezinde başka bir yazı tipiyle değiştirilebilir.
• İnce çizgiler kayboluyor mu? 0,1 mm'nin altındaki çizgiler baskıda görünmeyebilir.
• Renkler beklenen gibi mi? Ekranda parlak görünen renkler baskıda daha koyu çıkabilir; mümkünse küçük bir deneme baskısı al.
• Kenar boşluğu yeterli mi? Önemli bir çizimi ya da metni kâğıdın kenarına çok yakın koyma; baskı ve kesimde kayıp olabilir.
• Dosya adı anlaşılır mı? "Ad_Soyad_Ders_Pafta1.pdf" gibi bir ad, dijital teslimlerde karışıklığı önler.

Mimari pafta örnekleri: hangi proje için hangi düzen?

Aynı ızgara kuralları farklı projelerde farklı düzenler doğurur. Aşağıdaki üç mimari pafta örneği, sık verilen üç ödev türü için hangi düzenin iyi çalıştığını gösterir. Örnekler şematiktir; föyün istediği çizimlere göre uyarlanmalıdır.

Konut örneğinde çizimler birbirine eşit önemdedir ve jüri çoğunlukla planı kesitle karşılaştırarak okur; üç sütunlu ızgara bu çizimleri aynı ölçekte hizalı tutar. Kamusal yapıda proje bir kent ölçeği kararıyla başlar; büyük bir vaziyet planı ya da dış görsel bu kararı uzaktan gösterir, altındaki ızgara ayrıntıları taşır. İç mimari projede ise anlatı genellikle mekânın deneyimiyle başlar; yatay bantlar jüriyi görselden plana, plandan malzemeye ve detaya doğru yönlendirir.

Projeni sonradan portfolyoya taşıyacaksan paftaları bu ızgarayla hazırlamak işini kolaylaştırır: A1 pafta, oranı bozulmadan A3 portfolyo sayfasına küçülür. Portfolyo düzeni için portfolyo hazırlama sayfasına bakabilirsin.

Mimari pafta hazırlarken en sık yapılan hatalar nelerdir?

En sık hatalar ana öğenin belirsiz olması, çizimlerin ölçeksiz küçültülmesi ve paftanın her boşluğunun doldurulmasıdır. Jüride sık karşılaşılan diğer sorunlar şunlardır:

• Her şey aynı büyüklükte: Ana bir öğe olmadığında göz nereden başlayacağını bilemez.
• Boşluk korkusu: Her boşluğu doldurmak paftayı kalabalık gösterir; beyaz alan çizimlerin nefes almasını sağlar.
• Ölçeksiz çizimler: Sığması için küçültülen çizim, üzerindeki ölçek yazısıyla çelişir.
• Tek kalınlıkta çizgiler: Kesilen duvarlar ile mobilya aynı kalınlıkta olduğunda plan okunmaz.
• Uzun metinler: Jüri paftada paragraf okumaz; fikir diyagramla ve kısa başlıkla anlatılmalı.
• Düşük çözünürlüklü görseller: Ekranda iyi görünen bir render, A1 baskıda pikselli çıkabilir.
• Eksik antet: Föyün istediği ad, ölçek ya da tarih bilgisinin eksik olması kolayca önlenebilecek bir puan kaybıdır.

Pafta hazırlığında destek almak

Düzene, ölçeklere ya da baskı ayarlarına takıldıysan ödev föyüne göre planlama yapıyoruz. Pafta ızgarası ve düzeni, çizimlerin ölçekli yerleşimi, diyagramlar, render ve baskıya hazır PDF hazırlıyoruz. Kapsamı ve süreci sunum paftası hazırlama sayfasında anlatıyoruz; ödevini anlatıp dosyalarını yüklemek için sipariş sayfasını kullanabilirsin.

Sonuç

İyi bir mimari pafta, tek bir fikri uzaktan, ölçekli çizimleri yakından anlatan bir düzendir. Bunun için çok çizim değil, net bir hiyerarşi gerekir.

• Pafta boyutunu föyden al; en yaygın boyut A1, yani 594 × 841 mm.
• Fikri tek cümleye indir ve paftada tek bir ana öğe seç.
• Kenar boşluğu, sütun ve aralıklarla bir ızgara kur ve tüm paftalarda kullan.
• Çizimleri ölçekli yerleştir; sığmıyorsa küçültme, ölçeği değiştir.
• Çizgi kalınlığı, ton ve tek bir vurgu rengiyle hiyerarşi kur.
• Vektör çizim ve 300 dpi görsellerle PDF al, önce küçültülmüş bir deneme baskısıyla kontrol et.
