Question 1

Bar tezgahı uzayınca tabureler ne oluyor?

Accepted Answer

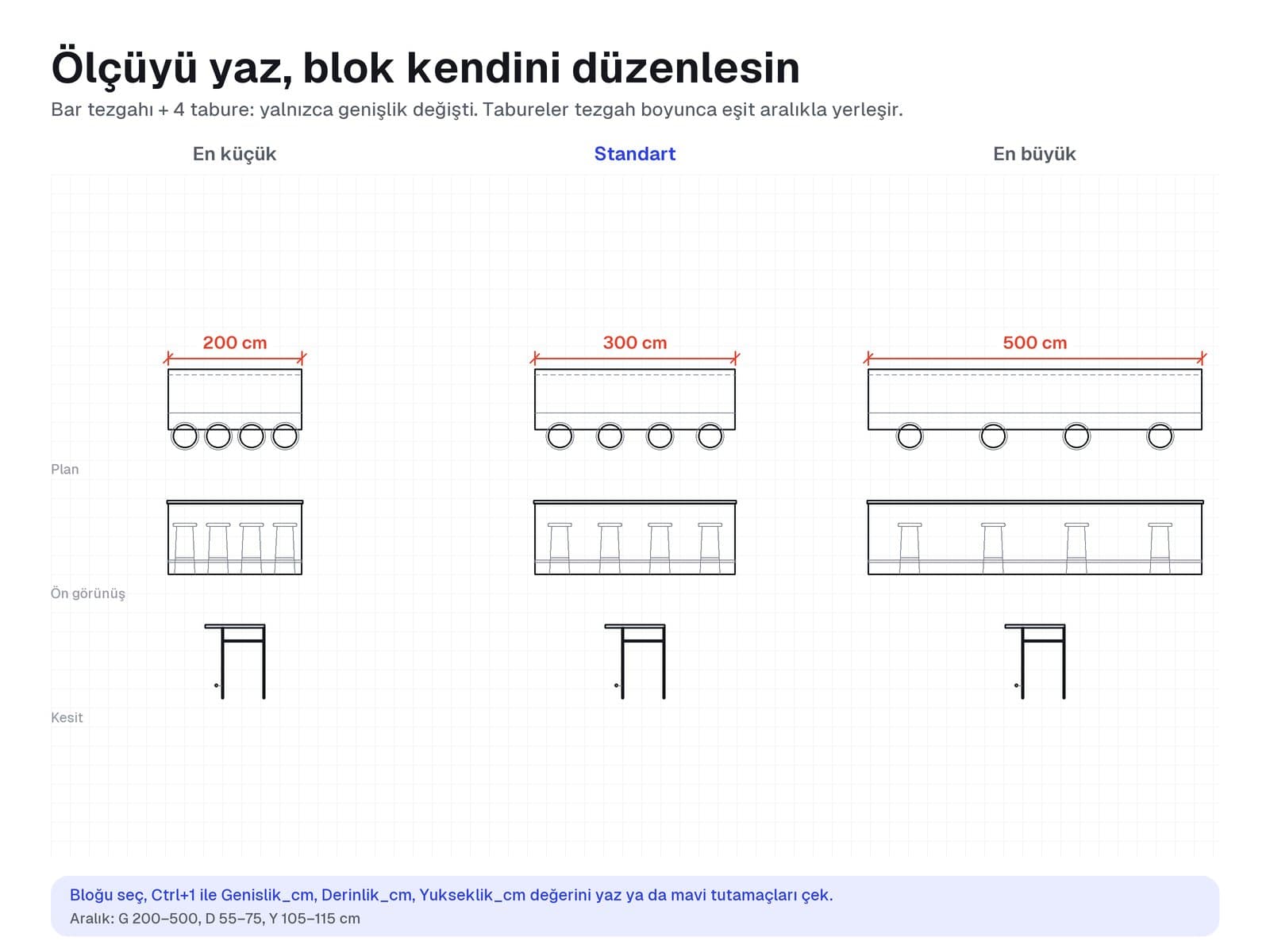

Bar tezgahı 200–500 cm uzunluğa ayarlanır; dört tabure tezgah boyunca eşit aralıkla yeniden yerleşir. Tezgah üst kotu 105–115 cm, derinliği 55–75 cm arasında değişir; misafir tarafında ayak demiri çizilidir.

Question 2

Booth oturma hangi ölçülere ayarlanır?

Accepted Answer

Karşılıklı iki döşemeli kanepe ve aradaki masa tek bloktadır. Uzunluk 100–200 cm, toplam derinlik 150–190 cm, sırt yüksekliği 95–130 cm arasında ayarlanır; oturma kotu 45 cm sabittir. Yuvarlak masa bloğunda genişlik ve derinliği eşit yazarsan yuvarlak masa elde edersin.

Question 3

Dinamik blok ne demek?

Accepted Answer

Her parça tek bir AutoCAD bloğudur. Bloğu seçip mavi menü okundan Plan, Ön görünüş, Yan görünüş ya da Kesit'i seçersin; ölçü ayarlı paketlerde Ctrl+1 (Özellikler) ile genişlik, derinlik ve yükseklik değerlerini yazar ya da tutamaçları çekersin. Ölçü değişince kapaklar, minderler, basamaklar ve sandalyeler orantılı olarak yeniden yerleşir. Ev aletleri, elektronik ve spor aletleri gibi standart ölçülü bloklar gerçek ölçüdedir, yalnızca görünüm seçilir.

Question 4

Hangi programlarda açılır?

Accepted Answer

Dosya AutoCAD 2018 DWG formatındadır. AutoCAD 2018 ve sonraki sürümlerde (Windows ve Mac) dinamik özellikleriyle birlikte açılır; AutoCAD LT'de de görünüm ve ölçüler değiştirilebilir. Dinamik blok desteği olmayan programlarda bloklar sabit çizim olarak görünür.

Question 5

Bloklar cm mi mm mi, çizimime yanlış boyutta gelirse ne yapmalıyım?

Accepted Answer

Bloklar santimetre birimle çizilmiştir: 1 birim = 1 cm, yani 1/1 ölçek. En temiz sonuç için çizimini de cm birimle kur (UNITS komutu). Bloğu ekledikten sonra bir ölçüsünü DIST ile kontrol et: çift kişilik yatak santimetre çizimde 170, milimetre çizimde 1700 birim gelmelidir. Milimetre çizimde 170 geliyorsa bloğu SCALE ile 10 kat büyüt.

Question 6

Ücretsiz tefriş DWG'lerinden farkı ne?

Accepted Answer

Ücretsiz DWG'lerin çoğu sabit bloktur: her ölçü ve görünüm ayrı çizimdir, kesit genellikle yoktur, birim ve ölçek dosyadan dosyaya değişir. Bu paketlerde her parça tek dinamik blokta plan, ön ve yan görünüş ile kesit içerir; ölçü ayarlı paketlerde ölçüler sınırlar içinde değişir, birim her zaman cm ve katmanlar düzenlidir.

Question 7

Ölçüler neden belli bir aralıkla sınırlı?

Accepted Answer

Her parametrenin gerçekçi bir alt ve üst sınırı vardır (örneğin çift kişilik yatak genişliği 140–210 cm). Böylece blok hiçbir zaman bozulmaz; çizgiler geriye katlanmaz, kapaklar üst üste binmez. Sınırlar her ürün sayfasındaki tabloda yazar.

Question 8

Satın aldıktan sonra dosyayı nasıl alırım?

Accepted Answer

Ödeme onaylanır onaylanmaz dosya hesabındaki İndirmeler bölümüne gelir ve sana e-posta gönderilir. Dosyayı istediğin zaman, istediğin kadar tekrar indirebilirsin.

Question 9

Bloklar ödevlerde ve işlerde kullanılabilir mi?

Accepted Answer

Evet. Blokları kendi ödevlerinde, projelerinde ve ticari işlerinde sınırsız kullanabilirsin. Dosyanın kendisini ya da blokları başka bir paket olarak paylaşmak, satmak veya ücretsiz dağıtmak lisansa aykırıdır.

Question 10

İade var mı?

Accepted Answer

Dijital içerik ödeme sonrası anında teslim edildiği için, satın alma sırasında onay verdiğin üzere Mesafeli Sözleşmeler Yönetmeliği md. 15/1 (ğ) uyarınca cayma hakkı bulunmaz. Dosya açılmıyorsa ya da bozuksa bize yaz; düzeltilmiş dosyayı gönderir ya da ödemeni iade ederiz.

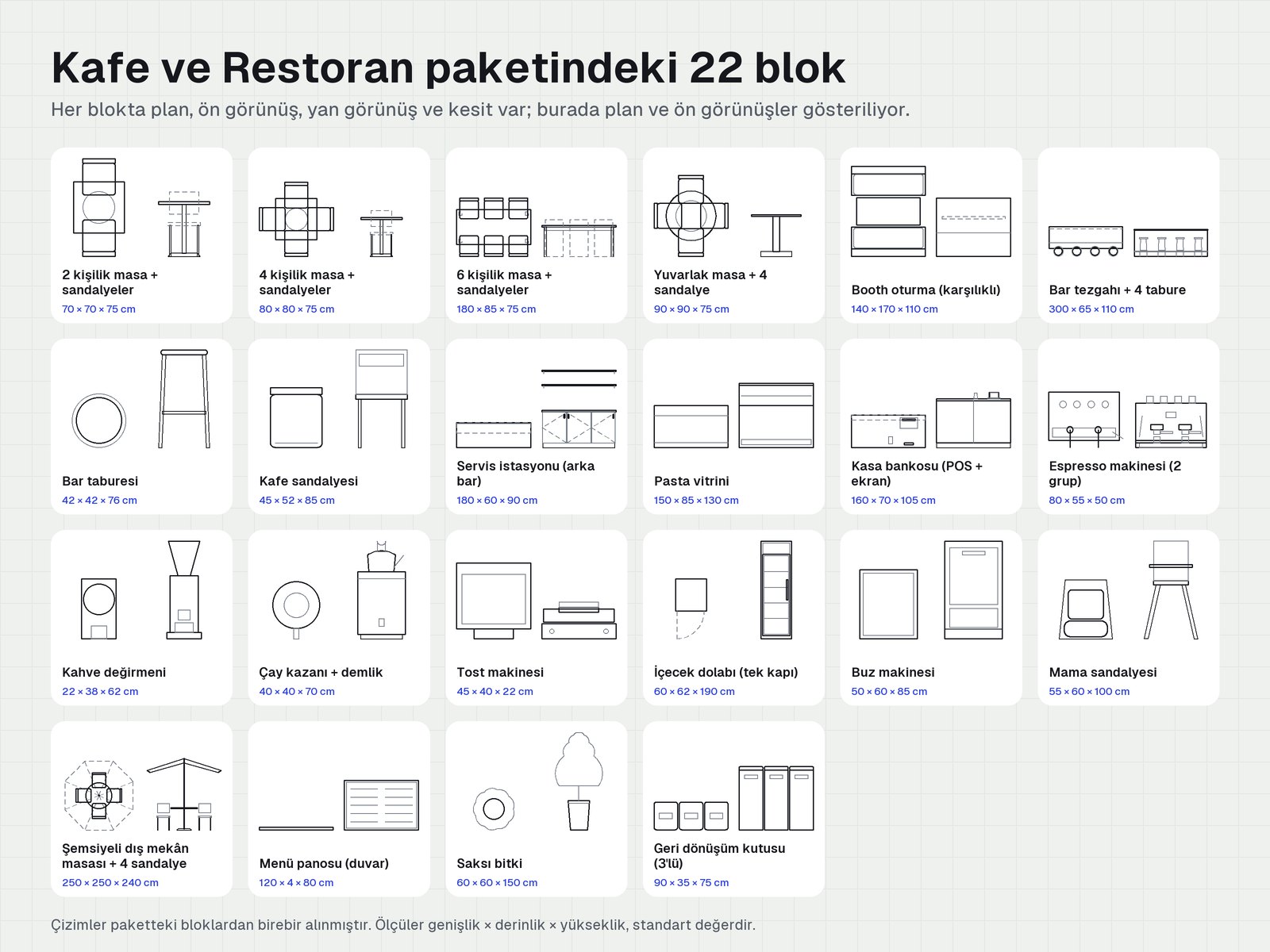

Blok	Standart ölçü (G × D × Y)	Ayarlanabilir aralık (cm)
2 kişilik masa + sandalyeler	70 × 70 × 75 cm	G 60–90, D 60–90, Y 72–78
4 kişilik masa + sandalyeler	80 × 80 × 75 cm	G 70–100, D 70–100, Y 72–78
6 kişilik masa + sandalyeler	180 × 85 × 75 cm	G 160–220, D 75–95, Y 72–78
Yuvarlak masa + 4 sandalyeeşit ölçü = yuvarlak	90 × 90 × 75 cm	G 80–130, D 80–120, Y 72–78
Booth oturma (karşılıklı)oturma kotu 45 cm	140 × 170 × 110 cm	G 100–200, D 150–190, Y 95–130
Bar tezgahı + 4 tabureY = tezgah üst kotu	300 × 65 × 110 cm	G 200–500, D 55–75, Y 105–115
Bar taburesioturma kotu 76 cm	42 × 42 × 76 cm	Sabit ölçü
Kafe sandalyesioturma kotu 46 cm	45 × 52 × 85 cm	Sabit ölçü
Servis istasyonu (arka bar)raflar 150 / 185 cm	180 × 60 × 90 cm	G 120–300, D 55–65, Y 85–95
Pasta vitrini	150 × 85 × 130 cm	G 100–250, D 75–95, Y 120–140
Kasa bankosu (POS + ekran)müşteri önde; Y = tezgah üst kotu	160 × 70 × 105 cm	G 120–260, D 60–80, Y 100–115
Espresso makinesi (2 grup)taban = tezgah üstü	80 × 55 × 50 cm	Sabit ölçü
Kahve değirmenitaban = tezgah üstü	22 × 38 × 62 cm	Sabit ölçü
Çay kazanı + demliktaban = tezgah üstü	40 × 40 × 70 cm	Sabit ölçü
Tost makinesitaban = tezgah üstü	45 × 40 × 22 cm	Sabit ölçü
İçecek dolabı (tek kapı)	60 × 62 × 190 cm	Sabit ölçü
Buz makinesi	50 × 60 × 85 cm	Sabit ölçü
Mama sandalyesi	55 × 60 × 100 cm	Sabit ölçü
Şemsiyeli dış mekân masası + 4 sandalyeşemsiye 250 cm	250 × 250 × 240 cm	Sabit ölçü
Menü panosu (duvar)taban = pano alt kotu	120 × 4 × 80 cm	Sabit ölçü
Saksı bitki	60 × 60 × 150 cm	Sabit ölçü
Geri dönüşüm kutusu (3'lü)	90 × 35 × 75 cm	Sabit ölçü

Kafe ve Restoran Tefriş Blokları (Dinamik DWG)

Kafe ve Restoran paketinde hangi bloklar var?

Dinamik blok nasıl kullanılır?

İndir ve aç

Projene ekle

Görünümü seç

Ölçüyü yaz

Teknik bilgiler

Sık sorulan sorular
