Question 1

Toplantı masası uzayınca koltuklar ne oluyor?

Accepted Answer

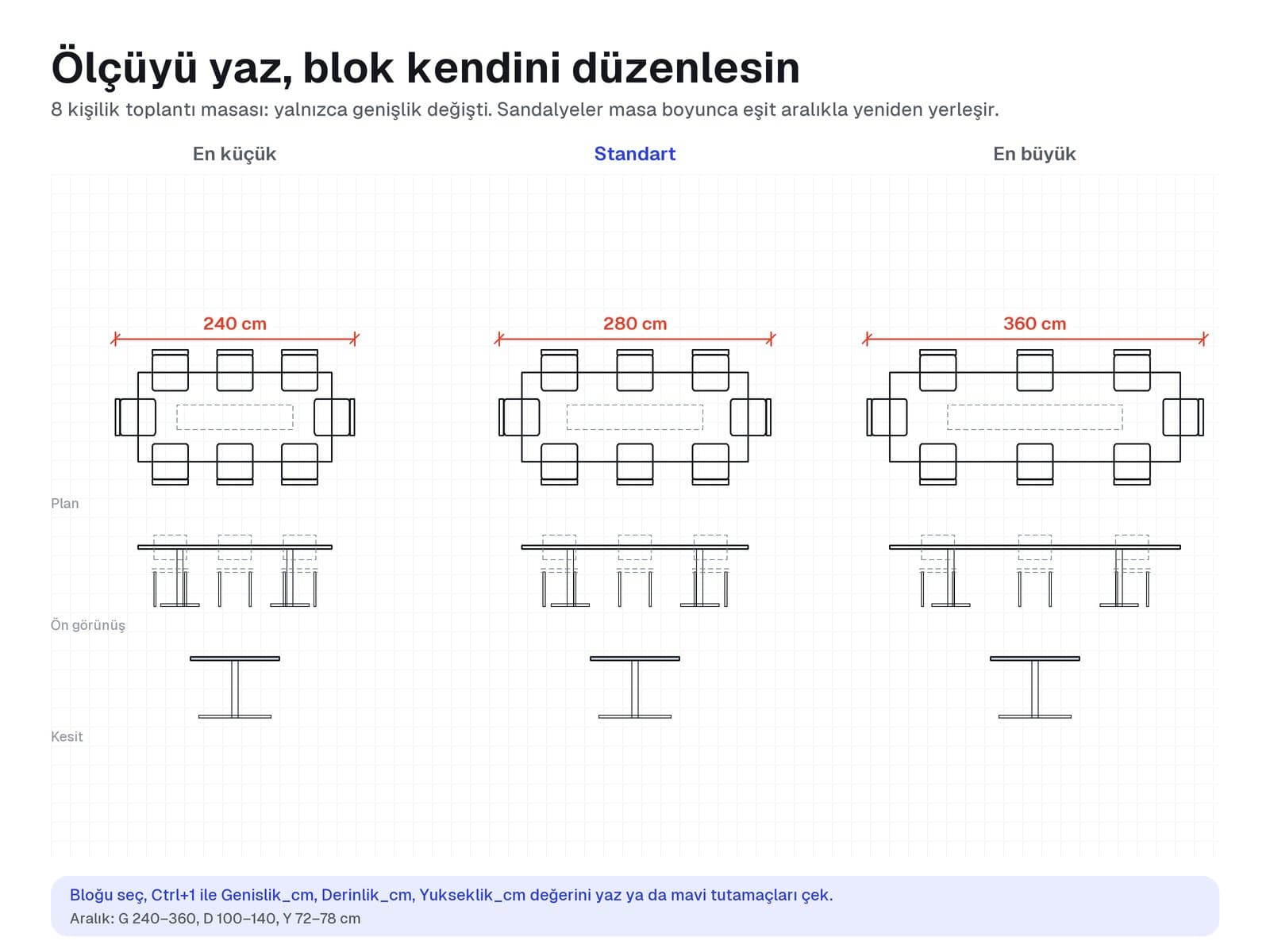

8 kişilik toplantı masasında uzun kenarlarda üçer, kısa kenarlarda birer koltuk vardır. Masa 240–360 cm uzunluğa ve 100–140 cm genişliğe ayarlanır; uzun kenardaki koltuklar masa boyunca eşit aralıkla yeniden yerleşir. Yuvarlak toplantı masasında genişlik ve derinliği eşit yazarsan yuvarlak, farklı yazarsan oval masa olur.

Question 2

Workstation bloğunda neler var?

Accepted Answer

Sırt sırta dört çalışma masası (2 + 2), ortada paravan ve dört ofis koltuğu tek bloktadır. Toplam uzunluk 240–360 cm, derinlik 142–182 cm arasında ayarlanır. L çalışma masasında dönüş sağ taraftadır; solda gerekiyorsa bloğu MIRROR (AYNA) komutuyla çevir, dinamik özellikleri korunur.

Question 3

Dinamik blok ne demek?

Accepted Answer

Her parça tek bir AutoCAD bloğudur. Bloğu seçip mavi menü okundan Plan, Ön görünüş, Yan görünüş ya da Kesit'i seçersin; ölçü ayarlı paketlerde Ctrl+1 (Özellikler) ile genişlik, derinlik ve yükseklik değerlerini yazar ya da tutamaçları çekersin. Ölçü değişince kapaklar, minderler, basamaklar ve sandalyeler orantılı olarak yeniden yerleşir. Ev aletleri, elektronik ve spor aletleri gibi standart ölçülü bloklar gerçek ölçüdedir, yalnızca görünüm seçilir.

Question 4

Hangi programlarda açılır?

Accepted Answer

Dosya AutoCAD 2018 DWG formatındadır. AutoCAD 2018 ve sonraki sürümlerde (Windows ve Mac) dinamik özellikleriyle birlikte açılır; AutoCAD LT'de de görünüm ve ölçüler değiştirilebilir. Dinamik blok desteği olmayan programlarda bloklar sabit çizim olarak görünür.

Question 5

Bloklar cm mi mm mi, çizimime yanlış boyutta gelirse ne yapmalıyım?

Accepted Answer

Bloklar santimetre birimle çizilmiştir: 1 birim = 1 cm, yani 1/1 ölçek. En temiz sonuç için çizimini de cm birimle kur (UNITS komutu). Bloğu ekledikten sonra bir ölçüsünü DIST ile kontrol et: çift kişilik yatak santimetre çizimde 170, milimetre çizimde 1700 birim gelmelidir. Milimetre çizimde 170 geliyorsa bloğu SCALE ile 10 kat büyüt.

Question 6

Ücretsiz tefriş DWG'lerinden farkı ne?

Accepted Answer

Ücretsiz DWG'lerin çoğu sabit bloktur: her ölçü ve görünüm ayrı çizimdir, kesit genellikle yoktur, birim ve ölçek dosyadan dosyaya değişir. Bu paketlerde her parça tek dinamik blokta plan, ön ve yan görünüş ile kesit içerir; ölçü ayarlı paketlerde ölçüler sınırlar içinde değişir, birim her zaman cm ve katmanlar düzenlidir.

Question 7

Ölçüler neden belli bir aralıkla sınırlı?

Accepted Answer

Her parametrenin gerçekçi bir alt ve üst sınırı vardır (örneğin çift kişilik yatak genişliği 140–210 cm). Böylece blok hiçbir zaman bozulmaz; çizgiler geriye katlanmaz, kapaklar üst üste binmez. Sınırlar her ürün sayfasındaki tabloda yazar.

Question 8

Satın aldıktan sonra dosyayı nasıl alırım?

Accepted Answer

Ödeme onaylanır onaylanmaz dosya hesabındaki İndirmeler bölümüne gelir ve sana e-posta gönderilir. Dosyayı istediğin zaman, istediğin kadar tekrar indirebilirsin.

Question 9

Bloklar ödevlerde ve işlerde kullanılabilir mi?

Accepted Answer

Evet. Blokları kendi ödevlerinde, projelerinde ve ticari işlerinde sınırsız kullanabilirsin. Dosyanın kendisini ya da blokları başka bir paket olarak paylaşmak, satmak veya ücretsiz dağıtmak lisansa aykırıdır.

Question 10

İade var mı?

Accepted Answer

Dijital içerik ödeme sonrası anında teslim edildiği için, satın alma sırasında onay verdiğin üzere Mesafeli Sözleşmeler Yönetmeliği md. 15/1 (ğ) uyarınca cayma hakkı bulunmaz. Dosya açılmıyorsa ya da bozuksa bize yaz; düzeltilmiş dosyayı gönderir ya da ödemeni iade ederiz.

Blok	Standart ölçü (G × D × Y)	Ayarlanabilir aralık (cm)
Çalışma masası + koltuk	140 × 70 × 74 cm	G 100–200, D 60–90, Y 70–78
Yönetici masası + keson	180 × 90 × 74 cm	G 150–240, D 80–100, Y 72–78
L çalışma masasıdönüş sağda, aynalanabilir	160 × 140 × 74 cm	G 140–220, D 120–180, Y 70–78
4 kişilik workstation2 + 2, orta paravan	280 × 162 × 74 cm	G 240–360, D 142–182, Y 72–76
8 kişilik toplantı masası	280 × 110 × 75 cm	G 240–360, D 100–140, Y 72–78
Yuvarlak toplantı masasıeşit ölçü = yuvarlak	110 × 110 × 75 cm	G 90–160, D 90–120, Y 72–78
Resepsiyon bankosuY = ziyaretçi tezgahı üst kotu	220 × 80 × 110 cm	G 160–320, D 70–90, Y 105–115
Dosya dolabı	90 × 45 × 200 cm	G 80–120, D 40–50, Y 100–220
Keson (3 çekmeceli)	42 × 55 × 60 cm	Sabit ölçü
Ofis koltuğu	65 × 65 × 105 cm	Sabit ölçü
Masaüstü bilgisayar setimonitör, klavye, mouse, kasa; taban = masa üstü	110 × 60 × 45 cm	Sabit ölçü
Çift monitör + klavye + mousetaban = masa üstü	125 × 35 × 45 cm	Sabit ölçü
Dizüstü bilgisayartaban = masa üstü	34 × 32 × 23 cm	Sabit ölçü
Masa telefonutaban = masa üstü	22 × 20 × 9 cm	Sabit ölçü
Masa lambasıtaban = masa üstü	16 × 45 × 50 cm	Sabit ölçü
Fotokopi / çok fonksiyonlu yazıcı	60 × 65 × 115 cm	Sabit ölçü
Evrak imha makinesi	35 × 25 × 60 cm	Sabit ölçü
Toplantı ekranı (65 inç)taban = ekran alt kotu	145 × 6 × 83 cm	Sabit ölçü
Mobil yazı tahtasıtekerlekli	166 × 55 × 190 cm	Sabit ölçü
Ofis mutfağı (pantry)evye, kahve makinesi, tezgah altı buzdolabı	240 × 60 × 220 cm	G 180–300
Su sebili (damacanalı)	32 × 33 × 150 cm	Sabit ölçü
Bekleme kanepesi (2'li)	150 × 80 × 80 cm	G 130–190, D 70–95, Y 70–90
Ofis rafı	90 × 35 × 200 cm	G 60–160, D 25–45, Y 90–240
Ayaklı askılık	50 × 50 × 180 cm	Sabit ölçü
Saksı bitki	60 × 60 × 150 cm	Sabit ölçü
Geri dönüşüm kutusu (3'lü)	90 × 35 × 75 cm	Sabit ölçü

Ofis Tefriş Blokları (Dinamik DWG)

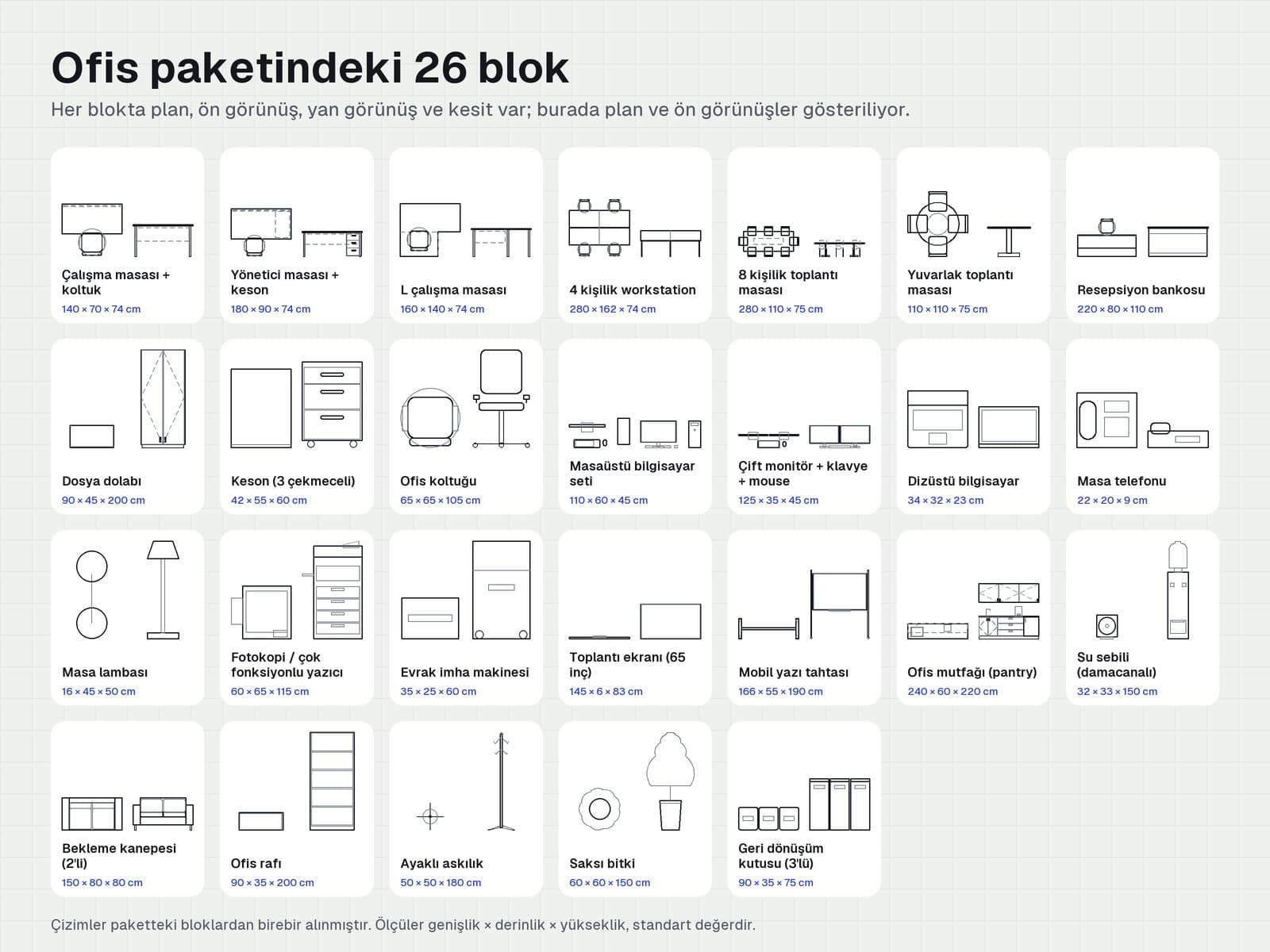

Ofis paketinde hangi bloklar var?

Dinamik blok nasıl kullanılır?

İndir ve aç

Projene ekle

Görünümü seç

Ölçüyü yaz

Teknik bilgiler

Sık sorulan sorular
