Question 1

Mutfak açılımı (duvar görünüşü) çizmek için kullanılabilir mi?

Accepted Answer

Evet. Alt dolaplar 90 cm tezgah kotuyla, üst dolaplar 145 cm alt kotuyla çizildiği için ön görünüşleri yan yana dizdiğinde tezgah ve üst dolap hattı kendiliğinden hizalanır. Buzdolabı, fırın kolonu ve kiler dolabı aynı zeminden başlar.

Question 2

Tezgah yüksekliği ve dolap derinliği değiştirilebilir mi?

Accepted Answer

Alt dolaplarda tezgah yüksekliği 85–95 cm, derinlik 55–65 cm arasında ayarlanır; kapaklar ve çekmeceler yeni ölçüye göre uzar. Üst dolaplar 50–90 cm yükseklik ve 30–40 cm derinlik alır. Mutfak adası 140–260 cm genişliğe kadar uzar ve bar tabureleri eşit aralıkla yerleşir.

Question 3

Dinamik blok ne demek?

Accepted Answer

Her parça tek bir AutoCAD bloğudur. Bloğu seçip mavi menü okundan Plan, Ön görünüş, Yan görünüş ya da Kesit'i seçersin; ölçü ayarlı paketlerde Ctrl+1 (Özellikler) ile genişlik, derinlik ve yükseklik değerlerini yazar ya da tutamaçları çekersin. Ölçü değişince kapaklar, minderler, basamaklar ve sandalyeler orantılı olarak yeniden yerleşir. Ev aletleri, elektronik ve spor aletleri gibi standart ölçülü bloklar gerçek ölçüdedir, yalnızca görünüm seçilir.

Question 4

Hangi programlarda açılır?

Accepted Answer

Dosya AutoCAD 2018 DWG formatındadır. AutoCAD 2018 ve sonraki sürümlerde (Windows ve Mac) dinamik özellikleriyle birlikte açılır; AutoCAD LT'de de görünüm ve ölçüler değiştirilebilir. Dinamik blok desteği olmayan programlarda bloklar sabit çizim olarak görünür.

Question 5

Bloklar cm mi mm mi, çizimime yanlış boyutta gelirse ne yapmalıyım?

Accepted Answer

Bloklar santimetre birimle çizilmiştir: 1 birim = 1 cm, yani 1/1 ölçek. En temiz sonuç için çizimini de cm birimle kur (UNITS komutu). Bloğu ekledikten sonra bir ölçüsünü DIST ile kontrol et: çift kişilik yatak santimetre çizimde 170, milimetre çizimde 1700 birim gelmelidir. Milimetre çizimde 170 geliyorsa bloğu SCALE ile 10 kat büyüt.

Question 6

Ücretsiz tefriş DWG'lerinden farkı ne?

Accepted Answer

Ücretsiz DWG'lerin çoğu sabit bloktur: her ölçü ve görünüm ayrı çizimdir, kesit genellikle yoktur, birim ve ölçek dosyadan dosyaya değişir. Bu paketlerde her parça tek dinamik blokta plan, ön ve yan görünüş ile kesit içerir; ölçü ayarlı paketlerde ölçüler sınırlar içinde değişir, birim her zaman cm ve katmanlar düzenlidir.

Question 7

Ölçüler neden belli bir aralıkla sınırlı?

Accepted Answer

Her parametrenin gerçekçi bir alt ve üst sınırı vardır (örneğin çift kişilik yatak genişliği 140–210 cm). Böylece blok hiçbir zaman bozulmaz; çizgiler geriye katlanmaz, kapaklar üst üste binmez. Sınırlar her ürün sayfasındaki tabloda yazar.

Question 8

Satın aldıktan sonra dosyayı nasıl alırım?

Accepted Answer

Ödeme onaylanır onaylanmaz dosya hesabındaki İndirmeler bölümüne gelir ve sana e-posta gönderilir. Dosyayı istediğin zaman, istediğin kadar tekrar indirebilirsin.

Question 9

Bloklar ödevlerde ve işlerde kullanılabilir mi?

Accepted Answer

Evet. Blokları kendi ödevlerinde, projelerinde ve ticari işlerinde sınırsız kullanabilirsin. Dosyanın kendisini ya da blokları başka bir paket olarak paylaşmak, satmak veya ücretsiz dağıtmak lisansa aykırıdır.

Question 10

İade var mı?

Accepted Answer

Dijital içerik ödeme sonrası anında teslim edildiği için, satın alma sırasında onay verdiğin üzere Mesafeli Sözleşmeler Yönetmeliği md. 15/1 (ğ) uyarınca cayma hakkı bulunmaz. Dosya açılmıyorsa ya da bozuksa bize yaz; düzeltilmiş dosyayı gönderir ya da ödemeni iade ederiz.

Blok	Standart ölçü (G × D × Y)	Ayarlanabilir aralık (cm)
İki kapaklı alt dolapyükseklik = tezgah üstü	80 × 60 × 90 cm	G 40–120, D 55–65, Y 85–95
Evyeli alt dolapyükseklik = tezgah üstü	80 × 60 × 90 cm	G 60–120, D 55–65, Y 85–95
Ocak ve ankastre fırınyükseklik = tezgah üstü	60 × 60 × 90 cm	G 60–90, D 55–65, Y 85–95
Üç çekmeceli alt dolapyükseklik = tezgah üstü	60 × 60 × 90 cm	G 40–100, D 55–65, Y 85–95
Ankastre bulaşık makinesiyükseklik = tezgah üstü	60 × 60 × 90 cm	G 45–60, D 55–65, Y 85–95
Üst dolapalt kotu yerden 145 cm	80 × 35 × 70 cm	G 40–120, D 30–40, Y 50–90
Buzdolabı (alttan donduruculu)	60 × 65 × 185 cm	G 55–90, D 60–75, Y 150–200
Fırın ve mikrodalga kolonu	60 × 60 × 220 cm	G 60–70, D 55–65, Y 200–240
Kiler dolabı	60 × 60 × 220 cm	G 40–90, D 35–65, Y 200–240

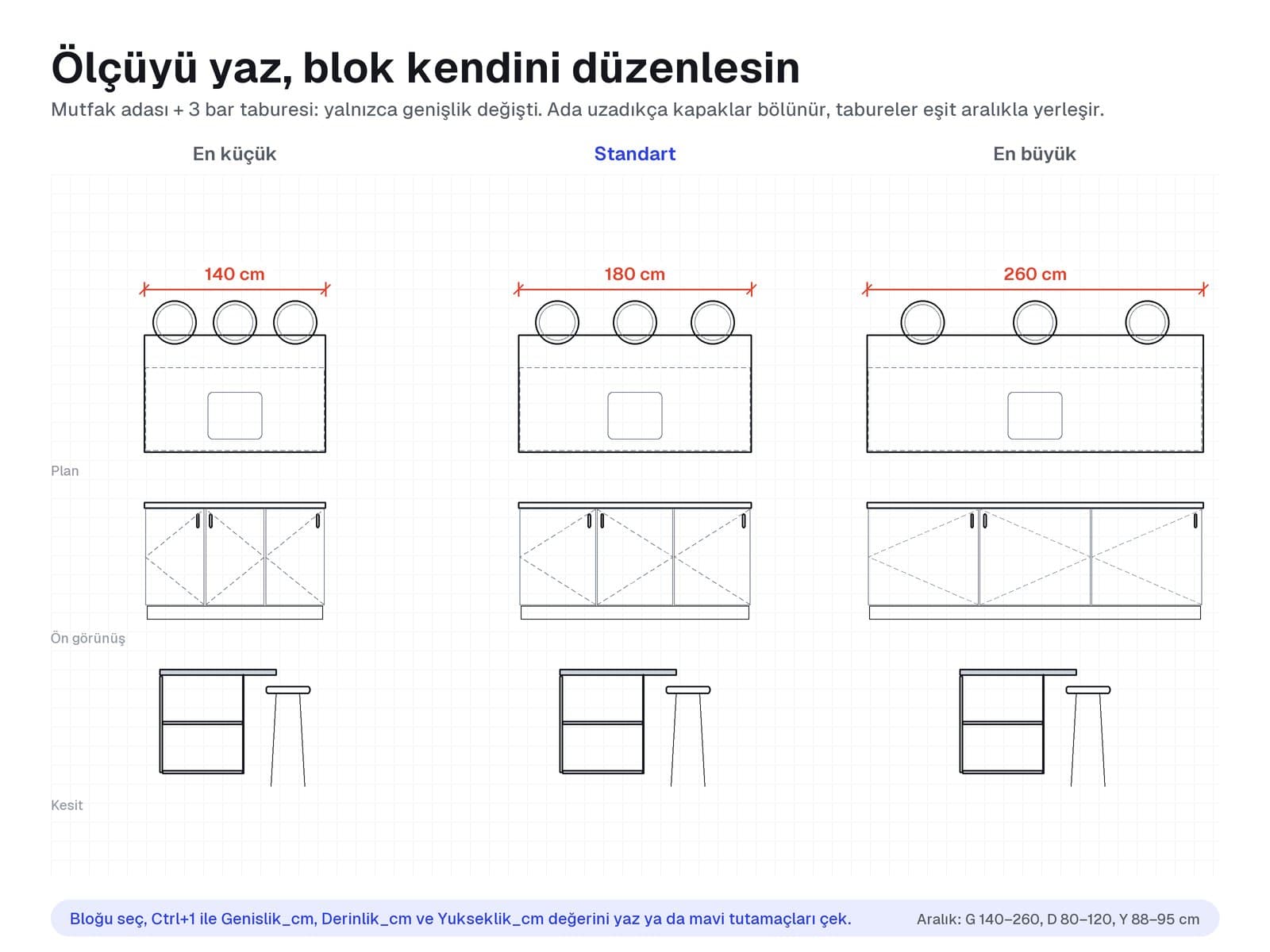

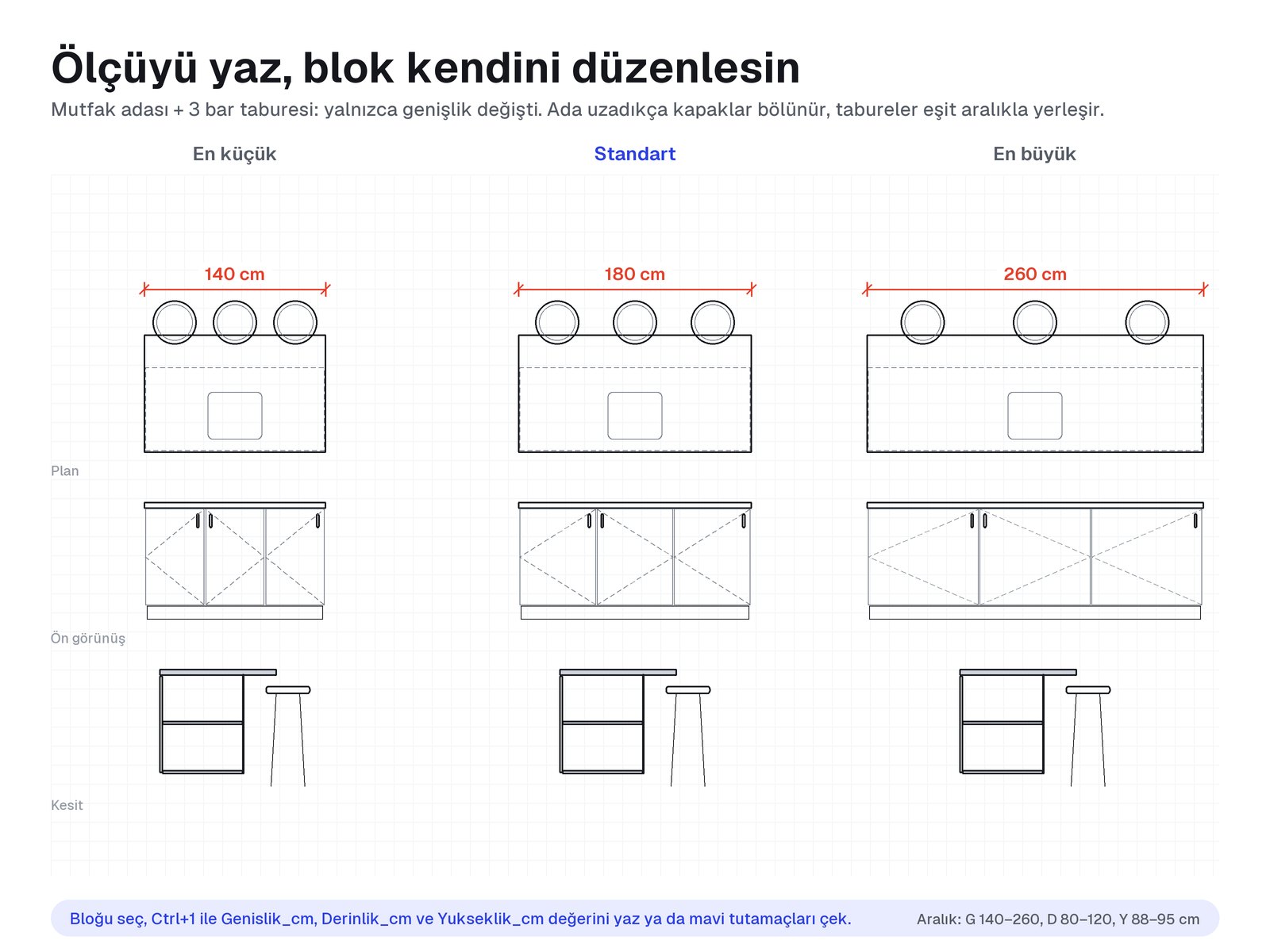

Mutfak adası ve 3 bar taburesiyükseklik = tezgah üstü	180 × 90 × 90 cm	G 140–260, D 80–120, Y 88–95

Mutfak Tefriş Blokları (Dinamik DWG)

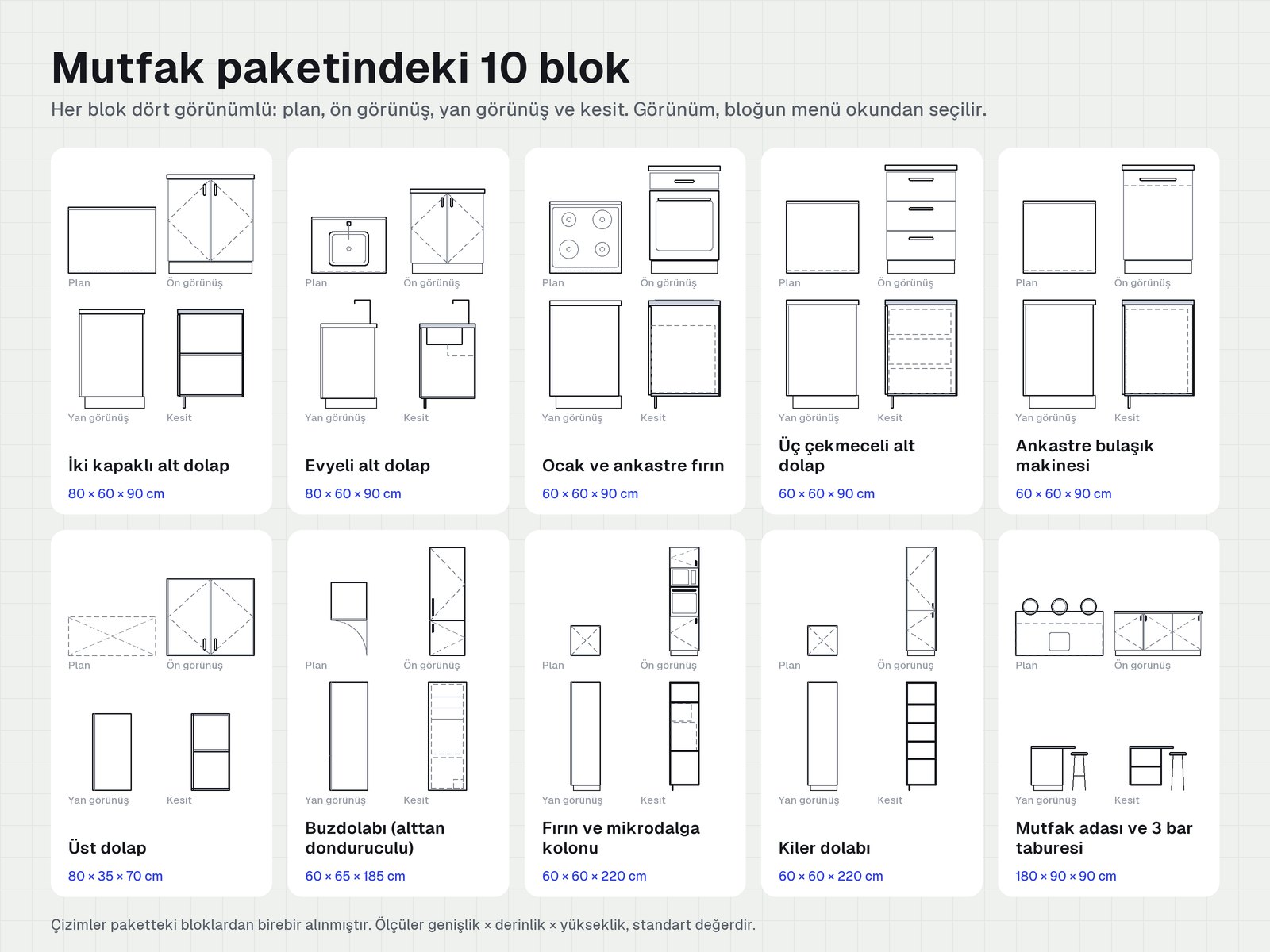

Mutfak paketinde hangi bloklar var?

Dinamik blok nasıl kullanılır?

İndir ve aç

Projene ekle

Görünümü seç

Ölçüyü yaz

Teknik bilgiler

Sık sorulan sorular
