Mimarlık Ödev
Salon tefriş blokları DWG: örnek bloğun plan ve ön görünüşü

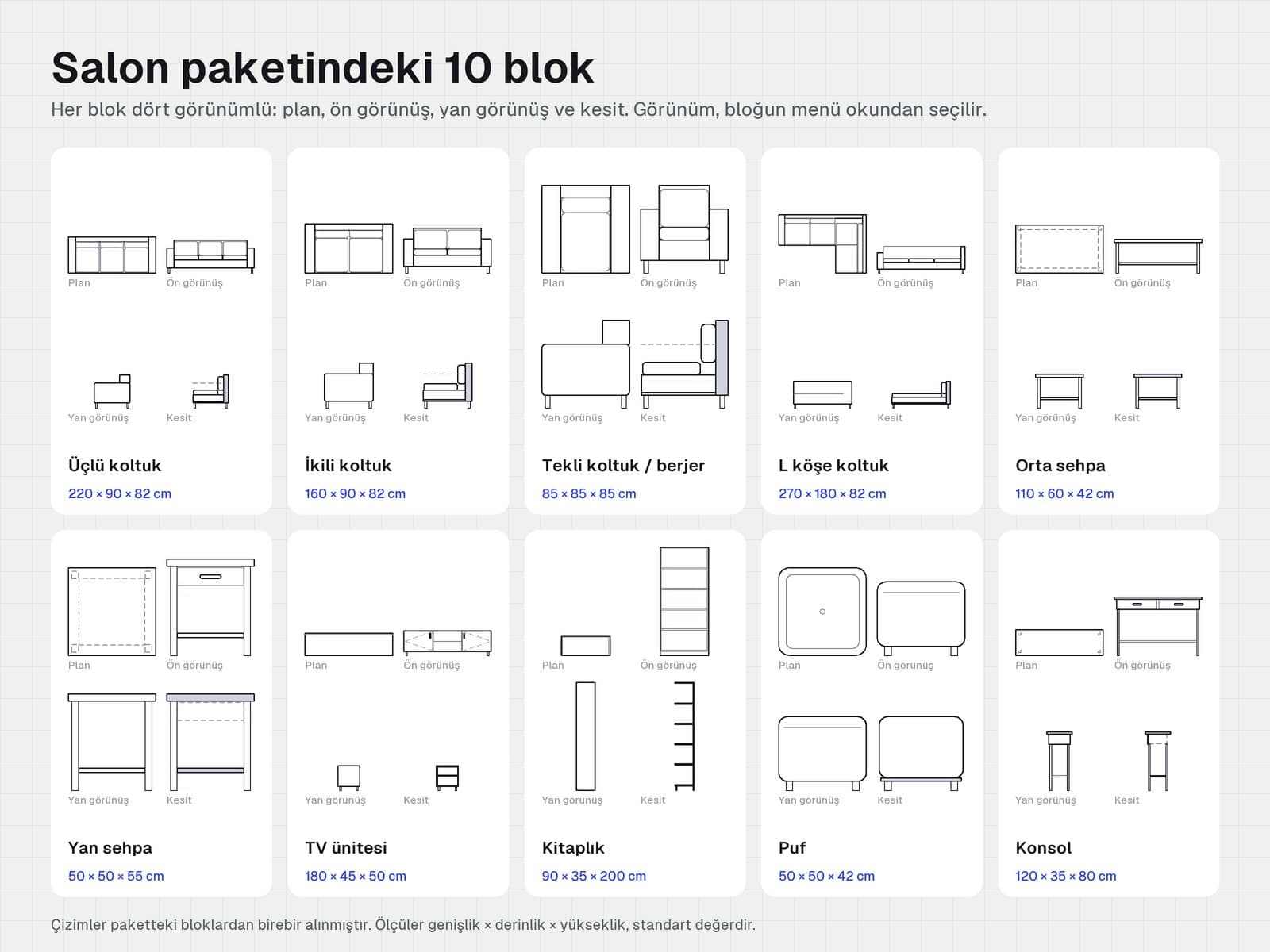

  • Salon paketindeki 10 bloğun plan, ön, yan görünüş ve kesitleri

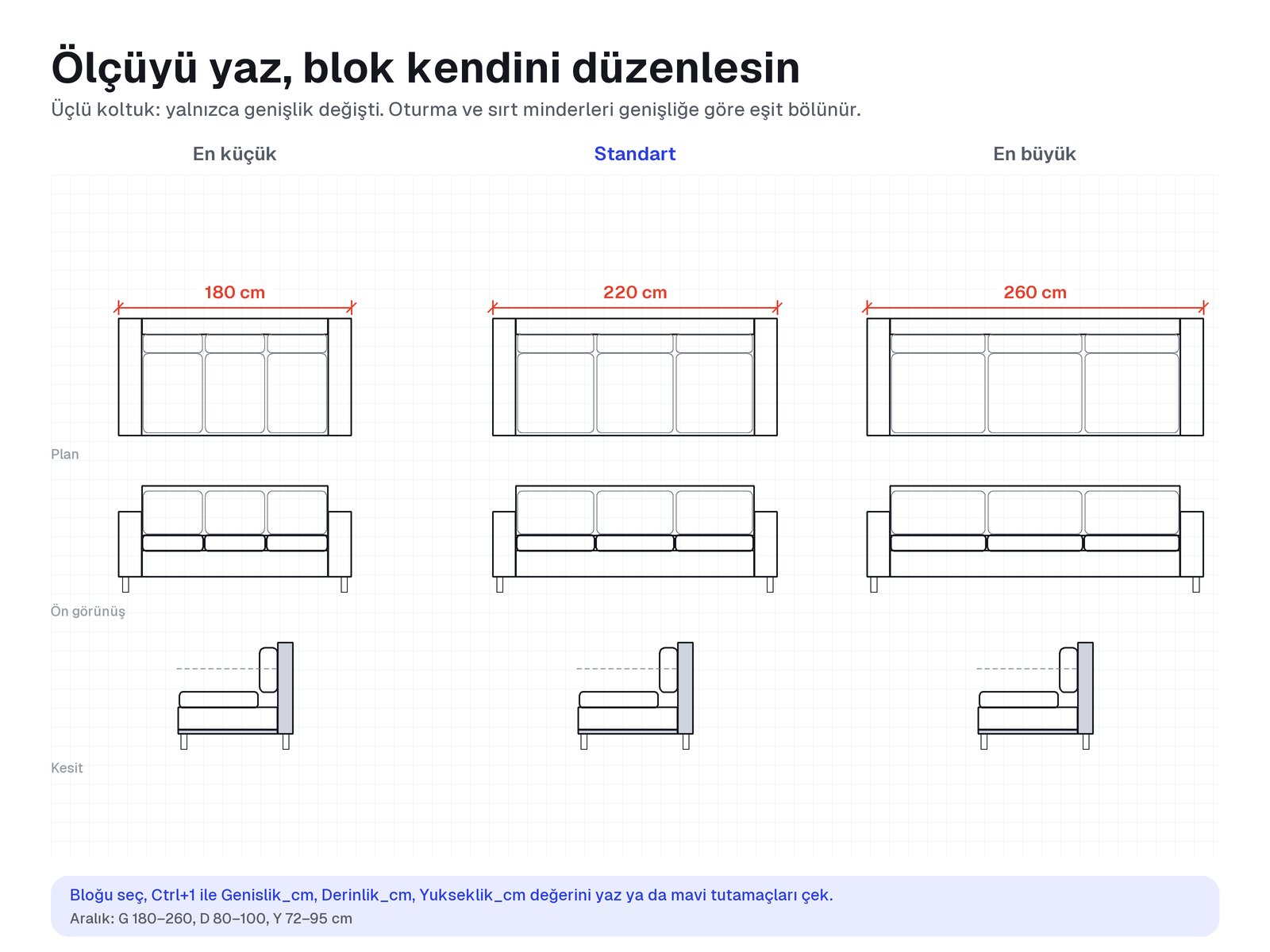

  • Üçlü koltuğun en küçük ve en büyük genişlikte plan, görünüş ve kesitleri
  • Modern bir salon iç mekânı (temsili görsel)

Salon Tefriş Blokları (Dinamik DWG)

Üçlü, ikili ve tekli koltuk, L köşe koltuk, orta ve yan sehpa, TV ünitesi, kitaplık, puf ve konsol: minderler genişliğe göre eşit bölünür, kesitte oturma ve sırt minderleri görünür.

  • 10 dinamik blok
  • Minderler genişlikle yeniden bölünür
  • L köşe koltuk dahil
  • AutoCAD 2018 DWG, birim cm, anında indirme

₺399

KDV dâhil, tek seferlik

Ödeme Stripe ile; kart bilgilerin bize ulaşmaz.

Salon paketinde hangi bloklar var?

10 parçanın her biri tek blokta plan, ön görünüş, yan görünüş ve kesit içerir. Ölçüler bu aralıklarda serbestçe değiştirilebilir.

BlokStandart ölçü (G × D × Y)Ayarlanabilir aralık (cm)
Üçlü koltukoturma yüksekliği 44 cm220 × 90 × 82 cmG 180–260, D 80–100, Y 72–95
İkili koltukoturma yüksekliği 44 cm160 × 90 × 82 cmG 140–190, D 80–100, Y 72–95
Tekli koltuk / berjeroturma yüksekliği 44 cm85 × 85 × 85 cmG 70–100, D 75–95, Y 72–100
L köşe koltukşezlong sağda, aynalanabilir270 × 180 × 82 cmG 240–320, D 160–220, Y 72–95
Orta sehpaalt raflı110 × 60 × 42 cmG 80–140, D 50–80, Y 35–48
Yan sehpaçekmeceli, alt raflı50 × 50 × 55 cmG 40–65, D 40–65, Y 45–65
TV ünitesiiki kapak, orta niş180 × 45 × 50 cmG 120–240, D 35–55, Y 40–60
Kitaplıkdört raf90 × 35 × 200 cmG 60–160, D 25–45, Y 150–240
Puf50 × 50 × 42 cmG 40–90, D 40–90, Y 35–48
Konsoliki çekmeceli120 × 35 × 80 cmG 80–180, D 30–45, Y 70–90

Dinamik blok nasıl kullanılır?

  1. 1. adım

    İndir ve aç

    DWG dosyasını AutoCAD'de aç; tüm bloklar paftada dört görünümüyle dizili gelir.

  2. 2. adım

    Projene ekle

    Bloğu kopyala ya da DesignCenter (Ctrl+2) ile kendi çizimine sürükle; ölçek 1 cm = 1 birim.

  3. 3. adım

    Görünümü seç

    Bloğu seç, mavi menü okundan Plan, On_gorunus, Yan_gorunus ya da Kesit'i seç.

  4. 4. adım

    Ölçüyü yaz

    Ctrl+1 ile Genislik_cm, Derinlik_cm, Yukseklik_cm değerlerini yaz ya da tutamaçları çek.

Teknik bilgiler

Dosya
Mimarlik_Odev_Salon.dwg (AutoCAD 2018 DWG)
Blok sayısı
10 dinamik blok
Görünümler
Plan, On_gorunus, Yan_gorunus, Kesit (Cizim menüsü)
Parametreler
Genislik_cm, Derinlik_cm, Yukseklik_cm
Birim ve ölçek
cm, 1 birim = 1 cm (1/1)
Katmanlar
SL_ANA, _DETAY, _KESIT, _TARAMA, _GIZLI, _AYAK, _NOT

Sık sorulan sorular

Koltuk blokları hangi ölçülere ayarlanır?

Üçlü koltuk 180–260 cm, ikili 140–190 cm, tekli koltuk 70–100 cm genişliğe ayarlanır; derinlik 75–100 cm, sırt yüksekliği 72–100 cm arasında değişir. Oturma ve sırt minderleri genişliğe göre eşit bölünür, kolçaklar sabit kalır.

L köşe koltuğun şezlong tarafı değiştirilebilir mi?

Şezlong sağ tarafta çizilmiştir; solda gerekiyorsa bloğu MIRROR (AYNA) komutuyla çevir, dinamik özellikleri korunur. Genişlik sırt duvarı boyunca (240–320 cm), derinlik şezlong boyunca (160–220 cm) uzar.

Dinamik blok ne demek?

Her parça tek bir AutoCAD bloğudur. Bloğu seçip mavi menü okundan Plan, Ön görünüş, Yan görünüş ya da Kesit'i seçersin; ölçü ayarlı paketlerde Ctrl+1 (Özellikler) ile genişlik, derinlik ve yükseklik değerlerini yazar ya da tutamaçları çekersin. Ölçü değişince kapaklar, minderler, basamaklar ve sandalyeler orantılı olarak yeniden yerleşir. Ev aletleri, elektronik ve spor aletleri gibi standart ölçülü bloklar gerçek ölçüdedir, yalnızca görünüm seçilir.

Hangi programlarda açılır?

Dosya AutoCAD 2018 DWG formatındadır. AutoCAD 2018 ve sonraki sürümlerde (Windows ve Mac) dinamik özellikleriyle birlikte açılır; AutoCAD LT'de de görünüm ve ölçüler değiştirilebilir. Dinamik blok desteği olmayan programlarda bloklar sabit çizim olarak görünür.

Bloklar cm mi mm mi, çizimime yanlış boyutta gelirse ne yapmalıyım?

Bloklar santimetre birimle çizilmiştir: 1 birim = 1 cm, yani 1/1 ölçek. En temiz sonuç için çizimini de cm birimle kur (UNITS komutu). Bloğu ekledikten sonra bir ölçüsünü DIST ile kontrol et: çift kişilik yatak santimetre çizimde 170, milimetre çizimde 1700 birim gelmelidir. Milimetre çizimde 170 geliyorsa bloğu SCALE ile 10 kat büyüt.

Ücretsiz tefriş DWG'lerinden farkı ne?

Ücretsiz DWG'lerin çoğu sabit bloktur: her ölçü ve görünüm ayrı çizimdir, kesit genellikle yoktur, birim ve ölçek dosyadan dosyaya değişir. Bu paketlerde her parça tek dinamik blokta plan, ön ve yan görünüş ile kesit içerir; ölçü ayarlı paketlerde ölçüler sınırlar içinde değişir, birim her zaman cm ve katmanlar düzenlidir.

Ölçüler neden belli bir aralıkla sınırlı?

Her parametrenin gerçekçi bir alt ve üst sınırı vardır (örneğin çift kişilik yatak genişliği 140–210 cm). Böylece blok hiçbir zaman bozulmaz; çizgiler geriye katlanmaz, kapaklar üst üste binmez. Sınırlar her ürün sayfasındaki tabloda yazar.

Satın aldıktan sonra dosyayı nasıl alırım?

Ödeme onaylanır onaylanmaz dosya hesabındaki İndirmeler bölümüne gelir ve sana e-posta gönderilir. Dosyayı istediğin zaman, istediğin kadar tekrar indirebilirsin.

Bloklar ödevlerde ve işlerde kullanılabilir mi?

Evet. Blokları kendi ödevlerinde, projelerinde ve ticari işlerinde sınırsız kullanabilirsin. Dosyanın kendisini ya da blokları başka bir paket olarak paylaşmak, satmak veya ücretsiz dağıtmak lisansa aykırıdır.

İade var mı?

Dijital içerik ödeme sonrası anında teslim edildiği için, satın alma sırasında onay verdiğin üzere Mesafeli Sözleşmeler Yönetmeliği md. 15/1 (ğ) uyarınca cayma hakkı bulunmaz. Dosya açılmıyorsa ya da bozuksa bize yaz; düzeltilmiş dosyayı gönderir ya da ödemeni iade ederiz.
